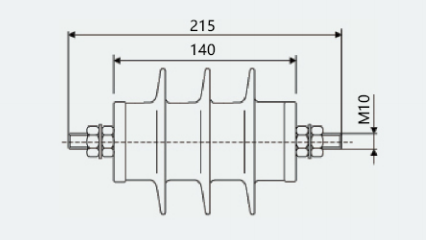

Surge Arrester Parameters
| Verwendungsort | Überspannungsableitermodell | Nennspannung (kV) Eff. | Systemnennspannung (kV) Effektivwert | Dauerbetriebsspannung (kV) Effektivwert | DC-Referenzspannung (U1mA) kV (≥) | Max. Restspannungsspannung kV (Spitze) – Stoßstrom | Maximale Restspannung kV (Spitze) – Stoßspannungsprüfung | Maximale Restspannung kV (Spitze) – Betriebsstoß | 200μs Wellenstrom A (Spitze) | 4/10µs Impulsstrom A (Spitze) | Maximaler Leckstrom bei 0,75 V DC Referenzspannung μA |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Umspannwerk (Z) | HY5WZ-3,8/13,5 | 3.8 | 3 | 2.0 | 7.2 | 15.5 | 13.5 | 11.5 | 150 | 40 | 50 |
| Umspannwerk (Z) | HY5WZ-5/13,5 | 5 | 3 | 4.0 | 7.2 | 15 | 13.5 | 11.5 | 150 | 40 | 50 |
| Umspannwerk (Z) | HY5WZ-7,6/27 | 7.6 | 6 | 6.0 | 14.4 | 31.0 | 27.0 | 23.0 | 150 | 40 | 50 |
| Umspannwerk (Z) | HY5WZ-10/27 | 10 | 6 | 8.0 | 14.4 | 31.0 | 27.0 | 23.0 | 150 | 40 | 50 |
