JDZ12A-10R Spannungswandler

JDZ12A-10R Spannungswandler

Produktübersicht

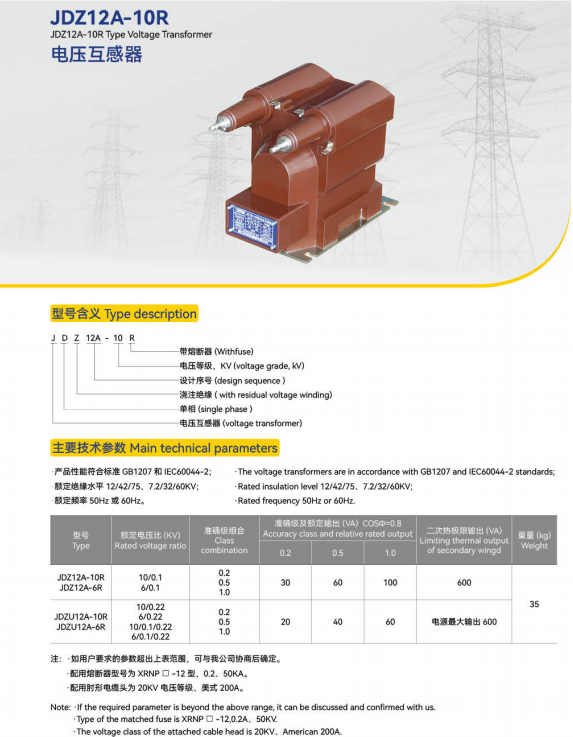

Der Spannungswandler JDZ12A-10R ist ein vollständig gekapselter, in Epoxidharz vergossener Trocken-Spannungstransformator, der speziell für Innenraum-Wechselstromsysteme mit 10 kV (Um=12 kV) entwickelt wurde. Er verfügt über eine integrierte Sicherungskonstruktion, die die Funktionen der Spannungsumwandlung, elektrischen Isolierung und des Überstromschutzes kombiniert. Er wird hauptsächlich für die Spannungsmessung, Energieerfassung, Relaissteuerung und Isolationsüberwachung in mittelspannungsseitigen Innenräumen eingesetzt. switchgearund wird häufig in 10-kV-Verteilungsnetzen, Kompaktstationen, Schaltstationen und ähnlichen Anlagen eingesetzt, wobei die Anforderungen an kompakte Schaltanlagenkonstruktionen erfüllt werden.

Hauptproduktmerkmale

Isolierung und elektrische Leistung

Vollständig gekapselte Epoxidharz-Gießisolierung: Die Einheit ist integral durch Vakuum-Epoxidharz-Guss geformt, ohne innere Hohlräume, was eine ausgezeichnete Isolationsleistung bietet. Sie hält der Betriebsspannung des 12-kV-Systems sowie Prüfungen der Spannungsfestigkeit bei Netzfrequenz und Stoßspannungsfestigkeit stand. Teilentladungspegel ≤10pC. Langfristiger Betrieb birgt kein Risiko der Isolationsalterung, ohne Leckage- oder Ölverschmutzungsgefahr, geeignet für ölfreie Innenraumanwendungen.

Integrierter Sicherungsschutz: Eine eingebaute Hochspannungssicherung ermöglicht eine schnelle Unterbrechung bei Primärseiten-Überstrom oder Kurzschluss und schützt so den Transformator vor Beschädigung. Dies vereinfacht das Design des Primärkreises im Schaltschrank, reduziert den Bedarf an externen Sicherungskomponenten und senkt die Kosten sowie den Platzbedarf der Ausrüstung.

Breite Spannungsverhältnis-Kompatibilität: Unterstützt Standard-Spannungsverhältnisse (z. B. 10/0,1 kV, 10/0,1/0,1 kV). Messgenauigkeit bis Klasse 0,2; Schutzgenauigkeit kundenspezifisch bis 3P/6P, erfüllt Anforderungen für Mess-, Schutz- und Isolationsüberwachungsanwendungen.

Niedrige Teilentladungstechnik: Fortschrittliche Gießtechnologie hält das Teilentladungsniveau ≤10pC, verhindert die durch langfristige Teilentladungen verursachte Alterung der Isolierung und verbessert die langfristige Betriebssicherheit.

Strukturelle und Installationsmerkmale

Vollständig gekapselte Trockenbauweise: Integral vergossen, keine freiliegenden spannungsführenden Teile. Schutzart IP20. Ölfreies Design eliminiert Brandgefahren. Kompakt und klein im Volumen, kompatibel mit Standard-10-kV-Schaltanlagen-Einbaumaßen.

Integriertes Sicherungsdesign: Die Hochspannungsseite verfügt über eine austauschbare Sicherungsbaugruppe, die keine zusätzlichen Sicherungshalterungen benötigt, wodurch die Anzahl der Komponenten im Schaltschrank reduziert und die Raumnutzung im Inneren verbessert wird.

Klare Sekundärklemmen: Sekundärklemmen sind durch eine Klemmenabdeckung geschützt, klar gekennzeichnet und einfach zu verdrahten, was Fehlanschlüsse und Kurzschlüsse verhindert. Die Klemmenanordnung entspricht den Normen für die Verdrahtung von Sekundärkreisen für Schaltanlagen.

Flexible Montage: Die untere Metallmontagebasis mit Befestigungslöchern unterstützt die Installation mit Schrauben. Geeignet für die horizontale Montage von Innentafeln. Bietet sichere Befestigung mit ausgezeichneter Vibrationsfestigkeit und ermöglicht eine kompakte Anordnung innerhalb der Tafel.

Betriebs- und Wartungsfunktionen

Wartungsfreier Betrieb: Trockene, ölfreie Konstruktion ohne Leckage- oder Brandgefahr. Der vergossene Epoxidharzkörper bietet hohe mechanische Festigkeit, Schlagfestigkeit und Alterungsbeständigkeit, was einen langfristig wartungsfreien Betrieb und reduzierte Betriebskosten ermöglicht. Der Sicherungswechsel ist unkompliziert und erfordert kein Spezialwerkzeug, was eine hohe Wartungseffizienz gewährleistet.

Breiter Temperatureinsatzbereich: Geeignet für Umgebungstemperaturen von -30°C bis +70°C. Das Epoxidharz behält seine stabile Leistung bei hohen und niedrigen Temperaturen ohne Gefahr der Versprödung oder Verformung und passt sich an die klimatischen Bedingungen verschiedener Regionen an.

Hochzuverlässiges Design: Der Kern ist aus hochwertigen Siliziumstahlblechen laminiert; Wicklungen sind mit emailliertem Kupferdraht gewickelt. Geringe Betriebsluftsverluste und minimale Wärmeentwicklung. Fähig, Systemschaltüberspannungen und Blitzstoßüberspannungen zu widerstehen. Die Sicherung arbeitet zuverlässig und gewährleistet einen sicheren Schutzbetrieb und einen sicheren Anlagenbetrieb.

Technische Parameter (Typische Spezifikationen)

Parameterkategorie	Artikel	Technische Spezifikation
Elektrische Parameter	Systemspannung	10kV AC (Um=12kV)
	Nennfrequenz	50 Hz
	Nennspannung	10kV
	Nenn-Sekundärspannung	100V (Messung / Schutz); 100/3V (Isolationsüberwachung, optional)
	Messklasse Genauigkeit	Klasse 0,2 / 0,5 / 1
	Schutzklasse Genauigkeit	3P / 6P
	| Spannungsfestigkeit bei Netzfrequenz (Hochspannungsanschluss)	42kV / 1min, keine Durchschlag
	Stoßspannungsfestigkeit (Spitze)	75kV, kein Durchschlag
	Teilentladungspegel	≤10pC
	Isolationswiderstand (Hochspannung zu Niederspannung und Erde)	≥1000MΩ
	Integrierter Sicherungsnennstrom	0,5A (Standard), anpassbar
Strukturelle und materielle Parameter	Isolierstoff	Vollverguss mit Epoxidharz
	Schutzart	IP20
	Montagemethode	Innenliegende Bolzenmontage
	Wärmeklasse der Isolierung	Klasse B (130°C)
Umweltparameter	Anwendbare Höhe	≤2000m (Sonderanfertigung für große Höhen verfügbar)
	Betriebsumgebungstemperatur	-30°C bis +70°C
	Lagertemperatur	-40°C bis +85°C
	Relative Luftfeuchtigkeit	≤95% (nicht kondensierend)
Anwendbare Normen	Nationale Standards	GB 1207 Spannungswandler; GB/T 20840 Serie; GB 15166.2 Wechselstrom-Hochspannungs-Sicherungen

Anwendungsbereich

Anwendbarer Spannungsebenen: 10kV (Um=12kV) Innenraum-Wechselstromsysteme.

Typische Anwendungsfälle:

Spannungsmessung, Energiemessung und Relaisschutz in Innenraum-Mittelspannungsschaltanlagen (KYN28-Serie) und Kompaktstationen;

10kV-Verteilungsnetze in Umspannwerken, Industrie- und Bergbauunternehmen, Geschäftsgebäuden und Industrieparks;

Spannungsüberwachung, -steuerung und -schutzsignal erfassung in Energieautomatisierungssystemen;

Kompakte Schaltanlagenanwendungen, die vereinfachte Primärschaltkreise und eine reduzierte Komponentenanzahl erfordern.

Funktioneller Zweck: Wandelt Hochspannung im Stromnetz proportional in eine Standard-Niederspannung (100V) herunter und liefert Spannungssignale für Messgeräte, Schutzeinrichtungen und Steuereinrichtungen, während gleichzeitig eine elektrische Trennung zwischen dem Primär- und Sekundärsystem erreicht wird. Die eingebaute Sicherung sorgt bei Überstrom oder Kurzschluss auf der Primärseite für eine schnelle Unterbrechung, schützt den Transformatorkörper vor Beschädigung und bietet eine doppelte Gewährleistung für den sicheren Betrieb der Ausrüstung.

Betriebsbedingungen

Normalbetriebsbedingungen

Höhe: ≤2000m

Umgebungstemperatur: -30°C bis +70°C, ohne starke Temperaturschwankungen

Relative Luftfeuchtigkeit: ≤95% (nicht kondensierend)

Umgebungsbedingungen: Frei von korrosiven Gasen, brennbaren oder explosiven Medien, starken Vibrationen und Stößen sowie erheblichem Staub oder Salzsprühnebel

Montage: Innenaufstellung auf Pfosten; direkte Sonneneinstrahlung, Regen und Kondensation vermeiden

Spezielle Betriebsbedingungen (Anpassung erforderlich)

Höhe über 2000 m;

Umgebungstemperatur außerhalb des Bereichs von -30°C bis +70°C;

Stark verschmutzte, salznebelhaltige oder chemisch korrosive Umgebungen;

Bedingungen mit starken Vibrationen oder starken Stößen;

Nicht standardmäßige Übersetzungsverhältnisse, Genauigkeitsklassen oder Sicherungsparameteranforderungen.

Installation und Wartung

Installationsanforderungen

Vorbereitung vor der Installation: Überprüfen Sie das Aussehen des Spannungstransformators – das Gussgehäuse muss frei von Rissen, Hohlräumen und Beschädigungen sein; die Klemmen müssen klar gekennzeichnet und sämtliches Zubehör vorhanden sein. Vergewissern Sie sich, dass Modell, Spezifikationen, Übersetzungsverhältnis und Sicherungsparameter den Konstruktionsanforderungen entsprechen, und prüfen Sie, ob die Sicherung intakt ist.

Mechanische Installation: Positionieren Sie den Spannungswandler an der vorgesehenen Stelle im Schaltschrank. Befestigen Sie ihn mit Schrauben durch die unteren Befestigungslöcher und stellen Sie eine feste Installation ohne Spiel oder Fehlausrichtung sicher. Die Montagefläche muss eben sein, um ungleichmäßige Belastungen zu vermeiden.

Verkabelung der Hochspannungsseite: Verbinden Sie die Hochspannungsklemmen gemäß den Konstruktionsvorgaben und stellen Sie dabei eine feste Verbindung und guten Kontakt sicher. Halten Sie ausreichende Sicherheitsabstände zwischen Hochspannungsleitungen und geerdeten Teilen oder anderen spannungsführenden Komponenten ein, um Überschläge zu verhindern.

Niederspannungs-Verkabelung: Verbinden Sie die Niederspannungsklemmen gemäß ihrer Beschriftung, wobei die Stromkreise für Messung, Schutz und Isolationsüberwachung getrennt zu verdrahten sind; überprüfen Sie die korrekten Verbindungen. Sekundärkreise dürfen nicht kurzgeschlossen werden und müssen zuverlässig geerdet sein (einseitige Erdung), um Überspannungen zu vermeiden.

Isolationsprüfung: Nach der Installation den Isolationswiderstand des Spannungswandlers (Hochspannung zu Niederspannung und gegen Erde; Niederspannung gegen Erde) messen, um sicherzustellen, dass die Isolationsleistung den Anforderungen entspricht. Prüfen Sie, ob die Verdrahtung des Sekundärkreises korrekt ist und keine Kurzschlüsse oder Unterbrechungen aufweist.

Wartungsrichtlinien

Überprüfen Sie regelmäßig das Aussehen des Spannungswandlers: Das Gussgehäuse darf keine Risse, Beschädigungen oder Entladungsspuren aufweisen; Hochspannungsanschlüsse dürfen keine Lockerheit oder Oxidation aufweisen; die Sicherung darf keine Anzeichen von Auslösung oder Beschädigung aufweisen.

Überprüfen Sie regelmäßig Hoch- und Niederspannungsanschlüsse auf festen Sitz und fehlende Hitzeverfärbungen. Stellen Sie sicher, dass die Erdung von Niederspannungskreisen zuverlässig ist und keine Gefahr von Kurzschlüssen oder Unterbrechungen besteht.

Prüfen Sie regelmäßig den Isolationswiderstand und das Spannungsverhältnis, um sicherzustellen, dass die Genauigkeit von Mess- und Schutzeinrichtungen den Anforderungen entspricht, und überprüfen Sie den Zustand der Sicherungen.

Entfernen Sie Staub und Verunreinigungen von der Transformatoroberfläche; verhindern Sie das Anhaften von Öl oder korrosiven Substanzen; halten Sie das Gerät trocken und sauber.

Wenn eine Sicherung auslöst oder beschädigt ist, schalten Sie sie sofort spannungsfrei und ersetzen Sie sie durch eine Sicherung desselben Typs und derselben Nennleistung. Die Verwendung nicht spezifizierter Sicherungstypen ist strengstens untersagt. Wenn der Spannungstransformator Auffälligkeiten wie Risse, Entladungen, Überhitzung oder Abweichungen im Übersetzungsverhältnis aufweist, schalten Sie ihn sofort zur Inspektion spannungsfrei; ersetzen Sie das Gerät gegebenenfalls. Der Betrieb mit bekannten Mängeln ist strengstens untersagt.

Vorsichtsmaßnahmen

Sekundärwicklungen dürfen nicht kurzgeschlossen werden. Ein Kurzschluss im Sekundärkreis während des Betriebs führt zu großen Strömen, die die Sicherheit von Geräten und Personal gefährden. Während der Wartung muss der Sekundärkreis zuverlässig unterbrochen und geerdet werden.

Vermeiden Sie während der Installation Stöße oder Kollisionen mit dem Gusskörper und den Hochspannungsklemmen, um Risse im Epoxidharz und Isolationsschäden zu verhindern, die die Isolationsleistung beeinträchtigen würden.

Anschlüsse auf der Hochspannungsseite müssen dedizierte isolierte Leiter verwenden, wobei ausreichende Sicherheitsabstände zu geerdeten Teilen und anderen spannungsführenden Komponenten eingehalten werden müssen, um Überschläge zwischen Phasen oder zur Erde zu verhindern.

Die Geräteerdung muss zuverlässig sein. Die Basiserdungsklemme muss sicher mit der Erdungssammelschiene der Schalttafel verbunden sein.

Lagern Sie das Gerät trocken, gut belüftet und kühl, fern von direkter Sonneneinstrahlung, hohen Temperaturen, Feuchtigkeit und mechanischer Kompression, um Alterung oder Verformung des Gusskörpers und Feuchtigkeitsschäden an der Sicherung zu vermeiden.

Installation, Inbetriebnahme und Wartung müssen von qualifiziertem Elektrofachpersonal unter strikter Einhaltung der elektrischen Sicherheitsbetriebsverfahren durchgeführt werden. Der Austausch von Sicherungen muss bei abgeschalteter Stromversorgung des Geräts erfolgen. Ein Austausch unter Spannung ist strengstens untersagt.

Standardkonfigurationsliste

Nein.	Artikel	Zweck
1	JDZ12A-10R Spannungstransformator Körper	Kernkomponente zur Spannungs transformation, Isolierung und zum Schutz
2	Befestigungsschrauben und Unterlegscheiben	Zur Befestigung des Spannungswandlers
3	Sekundäre Anschlusskappe	Schützt Niederspannungsanschlüsse vor Fehlanschlüssen und Kurzschlüssen
4	Bedienungsanleitung	Installations-, Betriebs- und Wartungsanleitung einschließlich Anweisungen zum Austausch von Sicherungen
5	Produktdokumentation: Konformitätserklärung und Werksprüfbericht	Produkte Qualitäts- und Leistungsdokumentation einschließlich Übersetzungsverhältnis und Fehlerprüfdaten
6	Ersatzsicherung (optional)	Für den Austausch bei Sicherungsausfall

Anwendbare Normen und Zertifizierungen

Das Produkt entspricht den folgenden nationalen Normen: GB 1207 Spannungswandler; GB/T 20840.1 Messwandler – Teil 1: Allgemeine Anforderungen; GB/T 20840.3 Messwandler – Teil 3: Zusätzliche Anforderungen für induktive Spannungswandler; GB 15166.2 Wechselstrom-Hochspannungs-Sicherungen. Das Produkt hat Typprüfungen bestanden und seine Leistung erfüllt die betrieblichen Anforderungen von 10-kV-Innenraum-Stromversorgungssystemen.

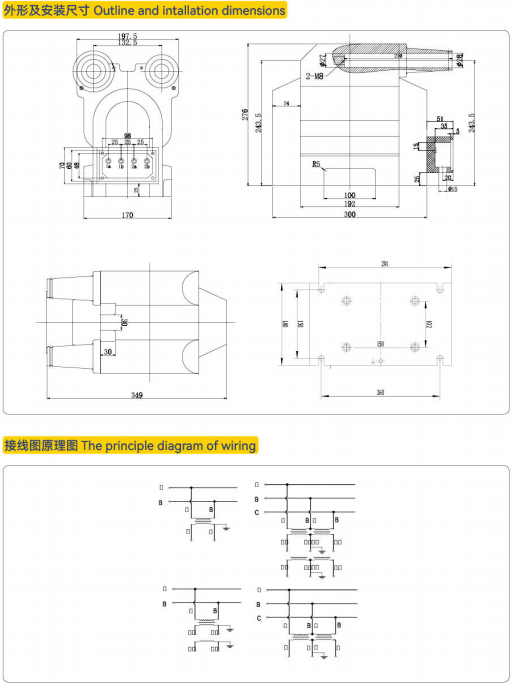

Anhang: Produktübersichtzeichnung
