Produktübersicht
Der JDZX(F)9-35 Spannungstransformator ist ein vollständig gekapselter, in Epoxidharz vergossener Trocken-Spannungswandler, der für Innenraumanwendungen in 35-kV-AC-Stromsystemen mit einer maximalen Systemspannung von 40,5 kV ausgelegt ist.
Der Transformator ist mit einer Restspannungswicklung ausgestattet und verfügt über eine integrierte Isolationskonstruktion mit hoher Kriechstrecke und Verschmutzungsbeständigkeit. Er bietet Funktionen zur Spannungsmessung, Energiemessung, zum Relaischutz und zur Isolationsüberwachung.
Das F-Typ-Modell kann auch als Entladewiderstand für Kondensatorbatterien fungieren. Das Produkt wird häufig in 35-kV-Mittelspannungsanlagen für Innenräume eingesetzt switchgear, Umspannstationen, Schaltstationen, Blindleistungskompensationsanlagen und andere Verteilungssysteme. Es eignet sich besonders für die Isolationsüberwachung in 35-kV-Systemen mit nicht wirksam geerdeten Neutralleitern.
Produktmerkmale
Isolierung und elektrische Leistung
- Ausgelegt für 35-kV-Systeme:
Der Transformator ist speziell für 35-kV-Stromversorgungssysteme mit einer maximalen Betriebsspannung von 40,5 kV ausgelegt. Er hält den spezifizierten Prüfungen der Netzfrequenz- und Blitzstoßspannungsfestigkeit stand, die für 35-kV-Mittelspannungsverteilungssysteme erforderlich sind. - Vollständig gekapselte Gießharzisolierung:
Der Transformator wird integral im Vakuumgießverfahren mit Epoxidharz gefertigt. Der massive Isolationskörper enthält keine inneren Luftspalte und bietet eine ausgezeichnete dielektrische Leistung. - Geringe Teilentladung
Teilentladungen sind auf maximal 10 pC begrenzt, was zur Reduzierung der Isolationsalterung und zur Verbesserung der langfristigen Betriebssicherheit beiträgt. - Ölfreier Trockenbau
Das Produkt enthält kein Isolieröl, wodurch die Risiken von Ölleckagen, Ölverschmutzung und ölbedingten Brandgefahren entfallen. - Hohe Verschmutzungsüberschlagfestigkeit
Die Hochspannungsseite verfügt über eine Mehrfachrippenisolationsstruktur, die die Kriechstrecke erheblich vergrößert und die Beständigkeit gegen Oberflächenüberschläge in feuchten oder verschmutzten Innenräumen verbessert. - Multifunktionale Wickelkonfiguration:
Die eingebaute Restspannungswicklung liefert eine 100/3 V Ausgangsspannung für die Erfassung von Erdschlüssen und die Isolationsüberwachung im System. Sie ist für Dreiphasen-Fünfschenkel-Kupplungsanordnungen von Spannungswandlern geeignet. - Mehrere Übersetzungsverhältnisse und Genauigkeitsklassen:
Standardspannungswandlerverhältnisse, wie 35/0,1/0,1/3 kV, sind verfügbar. Messgenauigkeitsklassen bis Klasse 0,2 können geliefert werden, während Schutzgenauigkeitsklassen wie 3P und 6P kundenspezifisch angepasst werden können. - Kondensatorbank-Entladefunktion:
Das F-Typ-Modell kann die elektrischen Parameteranforderungen von Kondensatorbank-Entladespulen erfüllen und bietet gleichzeitig Funktionen zur Spannungsmessung und -überwachung.
Strukturelle und Installationsmerkmale
- Vollständig gekapselte Trockenbauweise:
Der magnetische Kern, die Wicklungen und die spannungsführenden Komponenten sind im vergossenen Epoxidharzkörper eingeschlossen. Das Produkt bietet die Schutzart IP20 und enthält kein Isolieröl. - Kompaktes Design:

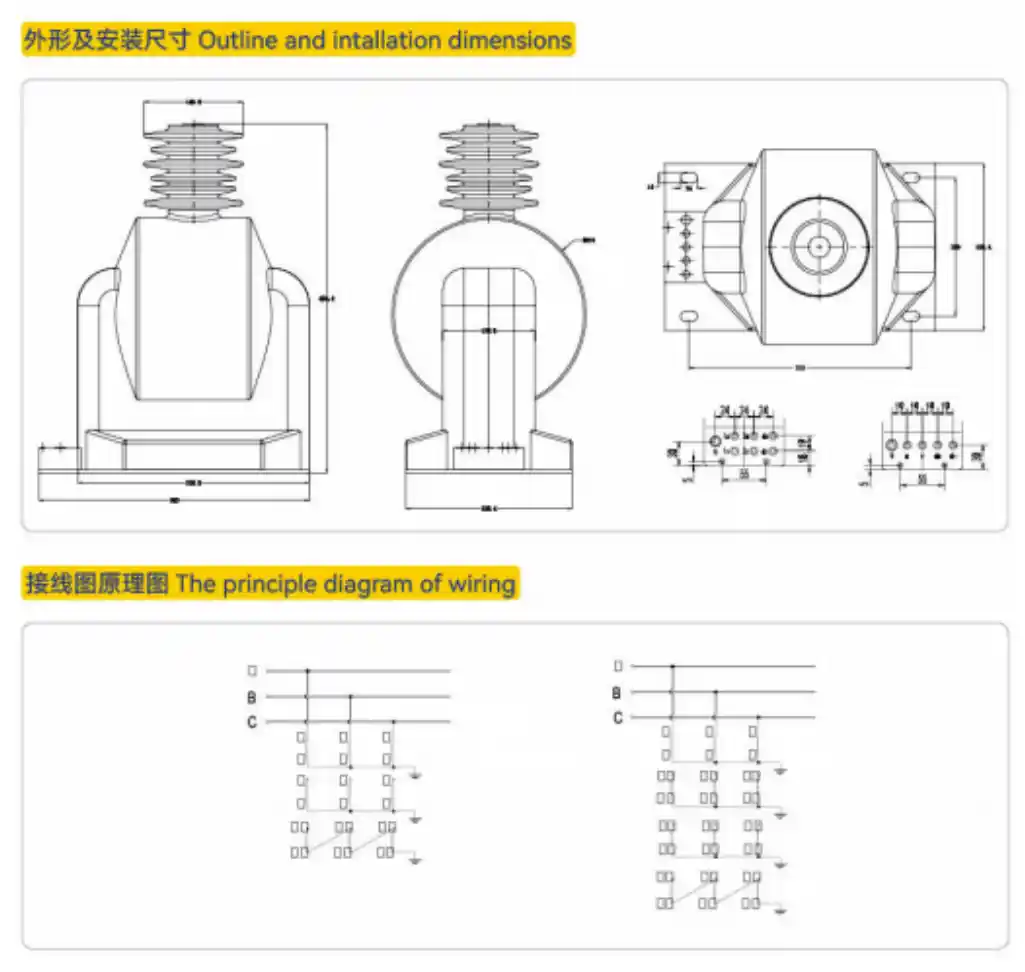

Die kompakte Bauweise ist mit den Standard-Montageabmessungen von 35-kV-Schaltanlagen kompatibel und unterstützt platzsparende Schrankanordnungen. - Integriertes multifunktionales Design:
Das F-Typ-Modell kombiniert die Funktionen eines Spannungswandlers und einer Kondensatorbank-Entladespule. Es kann gleichzeitig Spannungsüberwachung und die Ableitung von Restladungen aus der Kondensatorbank bereitstellen. - Reduzierte Ausrüstungsanforderungen:
Das integrierte Design reduziert die Anzahl der benötigten Einzelkomponenten im Schaltschrank, spart Installationsplatz und senkt die Systemkosten. - Deutlich gekennzeichnete Sekundärklemmen:
Die Sekundärklemmen sind durch eine transparente Abdeckung geschützt und zur einfachen Verdrahtung deutlich gekennzeichnet. Mess-, Schutz- und Nullspannungskreise können separat angeschlossen werden. - Sichere Bolzenmontage:
Der Metallfuß ist mit Befestigungslöchern für die horizontale Bolzenmontage in Innenschaltanlagen versehen. Die Konstruktion bietet zuverlässige mechanische Stabilität und Vibrationsfestigkeit.
Betriebs- und Wartungsfunktionen
- Wartungsarmer Betrieb:
Das Trocken-Ölfrei-Design eliminiert Leckagen und ölbedingte Brandgefahren. Der Epoxidharzkörper bietet hohe mechanische Festigkeit, Schlagfestigkeit und Alterungsbeständigkeit. - Reduzierte Wartungspunkte:
Das F-Typ-Modell benötigt keine separate Kondensatorbank-Entladespule, wodurch die Anzahl der zu inspizierenden und zu wartenden Komponenten reduziert wird. - Großer Betriebstemperaturbereich:
Der Transformator kann bei Umgebungstemperaturen von -30°C bis +70°C betrieben werden. Das Epoxidharz behält sowohl bei hohen als auch bei niedrigen Temperaturen stabile mechanische und Isolationseigenschaften. - Hochzuverlässige Bauweise:
Der magnetische Kern besteht aus hochwertigen, geschichteten Siliziumstahlblechen, während die Wicklungen mit emailliertem Kupferdraht gewickelt sind. - Geringe Betriebsschwankungen
Das optimierte Design des magnetischen Kerns und der Wicklung sorgt für geringe Verluste, begrenzte Temperaturerhöhung und stabile Messgenauigkeit. - Überspannungsfestigkeit
Das Produkt hält Schalt- und Blitzüberspannungen innerhalb seines spezifizierten Isolationsniveaus stand und gewährleistet so zuverlässige Mess-, Schutz- und Isolationsüberwachungssignale.
Technical Specifications
Elektrische Parameter
| Parameter | Spezifikation |
|---|---|
| Anliegende Systemspannung | 35 kV Wechselspannung, Um = 40,5 kV |
| Nennfrequenz | 50 Hz |
| Bemessungsprimärspannung | 35 kV |
| Nennsekundärspannung | 100 V für Messung und Schutz; 100/3 V für Restspannung und Isolationsüberwachung |
| Messgenauigkeitsklasse | Klasse 0,2 / 0,5 / 1 |
| Schutzklasse | 3P / 6P |
| Netzfrequenz-Stoßspannungsfestigkeit | 95 kV für 1 Minute an der Hochspannungsseite, ohne Durchschlag |
| Stoßspannungsfestigkeit | 185 kV Spitzenwert, ohne Durchschlag |
| Teilentladung | ≤10 pC |
| Isolationswiderstand | ≥1,000 MΩ between high voltage, low voltage, and earth |
Strukturelle und materielle Parameter
| Parameter | Spezifikation |
|---|---|
| Isolierstoff | Vollständig vergossenes Epoxidharz |
| Schutzart | IP20 |
| Installationsart | Innenliegende Bolzenmontage |
| Wärmeklasse | Klasse B, 130°C |
Umweltparameter
| Parameter | Spezifikation |
|---|---|
| Installationshöhe | ≤2.000 m; Höhenversionen verfügbar |
| Betriebstemperatur | -30°C bis +70°C |
| Lagertemperatur | -40°C bis +85°C |
| Relative Luftfeuchtigkeit | ≤95 %, nicht kondensierend |
Anwendbare Normen
| Standard | Beschreibung |
|---|---|
| GB 1207 | Spannungswandler |
| GB/T 20840 Serie | Instrumententransformatoren |
| DL/T 653 | Technische Spezifikationen für die Bestellung von Entladewiderständen für Kondensatorbänke, anwendbar auf Modelle vom Typ F |
Anwendungen
Anwendbarer Spannungspegel
Der JDZX(F)9-35 Spannungswandler ist für Innenräume von 35-kV-AC-Stromsystemen mit einer maximalen Systemspannung von 40,5 kV geeignet.
Typische Anwendungen
- Spannungsmessung, Energiemessung und Relaisschutz in Innenraum-Mittelspannungsschaltanlagen 35 kV
- Spannungsüberwachung in kastenförmigen Umspannwerken
- 35-kV-Verteilungsnetze in Schaltstationen
- Energieverteilungssysteme in Industrie- und Bergbauanlagen
- Gewerbeimmobilien und Industrieparks
- Isolationsüberwachung in Systemen mit nicht wirksam geerdeten Neutralleitern
- Dreiphasige Fünfarm-Wandler-Schaltungsanordnungen
- Innenraumbereiche mit erhöhter Beständigkeit gegen Feuchtigkeit und Verschmutzungsüberschläge
- Blindleistungskompensationseinrichtungen und Kondensatorbänke mit F-Modellen
Hauptfunktionen
Der Spannungswandler wandelt die Systemhochspannung in eine standardisierte Sekundärspannung, typischerweise 100 V, bei einem spezifizierten Verhältnis um.
Es liefert Spannungssignale an:
- Energiezähler
- Messgeräte
- Relais-Schutzeinrichtungen
- Überwachungsausrüstung
- Regelungstechnik
- Isolationsüberwachungsgeräte
Der Transformator bietet außerdem eine elektrische Trennung zwischen dem Primär- und dem Sekundärsystem und schützt so die angeschlossenen Geräte und das Betriebspersonal.
Die Restspannungswicklung liefert ein Signal zur Erdschlusserkennung und Isolationsüberwachung in nicht wirksam geerdeten Systemen.
Das F-Typ-Modell kann auch elektrische Restenergie aus Kondensatorbänken ableiten, was die Sicherheit bei Inspektion und Wartung verbessert.
Betriebsbedingungen
Normalbetriebsbedingungen
- Installationshöhe: nicht mehr als 2.000 m
- Umgebungstemperatur: -30°C bis +70°C
- Starke oder plötzliche Temperaturwechsel sollten vermieden werden.
- Relative Luftfeuchtigkeit: nicht mehr als 95 %, nicht kondensierend
- Die Umgebung sollte frei von korrosiven Gasen sein.
- Entzündliche oder explosive Stoffe sind nicht gestattet.
- Starke Vibrationen und mechanische Stöße sind zu vermeiden.
- Starke Staub- und Salzsprühkontaminationen sind zu vermeiden
- Innenaufstellung
- Direkte Sonneneinstrahlung, Regen und Kondensation sollten vermieden werden.
Besondere Betriebsbedingungen
Maßgeschneiderte Produkte werden benötigt für:
- Installationshöhen über 2.000 m
- Umgebungstemperaturen außerhalb des Bereichs von -30°C bis +70°C
- Stark verschmutzte oder salzsprühbelastete Umgebungen
- Chemisch korrosive Umgebungen
- Anwendungen mit starken Vibrationen oder mechanischen Stößen
- Nicht standardmäßige Übersetzungsverhältnisse
- Besondere Genauigkeitsklassen
- Nicht standardmäßige Einbaumaße
Installation und Wartung
Installationsanforderungen
- Vorabinspektion
Überprüfen Sie den Spannungswandler und stellen Sie sicher, dass das Gussgehäuse frei von Rissen, Blasen, mechanischen Beschädigungen und anderen sichtbaren Mängeln ist. Prüfen Sie, ob alle Anschlussmarkierungen klar sind und das mitgelieferte Zubehör vollständig ist. Verifizieren Sie, dass Modell, Übersetzungsverhältnis, Genauigkeitsklasse und andere Spezifikationen den Systemauslegungsanforderungen entsprechen. Bei Modellen vom Typ F stellen Sie sicher, dass die Parameter der Entladefunktion den Anforderungen der Blindleistungskompensationseinrichtung entsprechen. - Montage:
Positionieren Sie den Spannungswandler an der vorgesehenen Stelle im Schaltschrank und befestigen Sie ihn mit Schrauben durch die Befestigungslöcher im Sockel. Stellen Sie sicher, dass der Wandler fest und ohne Spiel oder Verschiebung montiert ist. Die Montagefläche sollte eben sein, um ungleichmäßige mechanische Belastungen zu vermeiden. - Hochspannungsseitiger Anschluss:
Schließen Sie die Hochspannungsklemme gemäß dem Systemdesign an. Stellen Sie sicher, dass alle Verbindungen sicher sind und einen zuverlässigen elektrischen Kontakt gewährleisten. Halten Sie ausreichende elektrische Abstände zwischen dem Hochspannungsleiter, geerdeten Bauteilen und anderen spannungsführenden Teilen ein, um elektrische Entladungen zu verhindern. Das F-Modell muss außerdem gemäß den geltenden Anforderungen für die Verdrahtung von Kondensatorbank-Entladespulen angeschlossen werden. - Niederspannungsseitiger Anschluss:
Schließen Sie die Sekundärklemmen gemäß ihrer Beschriftung an. Mess-, Schutz- und Fehlerrestspannungskreise müssen getrennt und korrekt verdrahtet werden. Der Sekundärkreis darf im Betrieb nicht kurzgeschlossen werden. Ein Punkt des Sekundärkreises muss gemäß Systemauslegung und geltenden elektrischen Sicherheitsvorschriften zuverlässig geerdet werden. - Inspektionsbericht zur Isolierung:
Nach der Installation messen Sie den Isolationswiderstand zwischen:- Hochspannung und Niederspannung
- Hochspannung und Erde
- Niederspannung und Erde
Wartungsanforderungen
- Überprüfen Sie den Epoxidharzkörper regelmäßig auf Risse, mechanische Beschädigungen, Entladungsspuren und Verschmutzungen.
- Überprüfen Sie die Hochspannungsklemmen auf Lockerheit, Oxidation oder anormale Erwärmung.
- Überprüfen Sie die Isolierschuppen auf angesammelten Staub oder Verunreinigungen.
- Überprüfen Sie regelmäßig die Hochspannungs- und Niederspannungsverkabelung, um sicherzustellen, dass alle Verbindungen fest bleiben und frei von Überhitzung oder Verfärbung sind.
- Bestätigen Sie, dass die Erdung des Sekundärkreises zuverlässig bleibt.
- Testen Sie regelmäßig den Isolationswiderstand und das Spannungsverhältnis, um sicherzustellen, dass die Mess- und Schutzgenauigkeit innerhalb der vorgegebenen Grenzwerte bleibt.
- Überprüfen Sie den Restspannungskreis und die Isolationsüberwachungsfunktion.
- Bei F-Modellen ist die Entladefunktion der Kondensatorbank und die zugehörigen elektrischen Parameter regelmäßig zu prüfen.
- Reinigen Sie die Oberfläche des Transformators und die Isolierschirme von Staub und Verunreinigungen.
- Verhindern Sie, dass Öl und ätzende Substanzen mit dem Epoxidharzkörper in Kontakt kommen.
- Wenn Knacken, elektrische Entladung, Überhitzung, ein übermäßiger Spannungsverhältnisfehler oder ein Funktionsfehler erkannt wird, schalten Sie das Gerät sofort spannungsfrei und inspizieren Sie es. Ersetzen Sie den Transformator, falls erforderlich.
Vorsichtsmaßnahmen
- Die Sekundärwicklung darf nicht kurzgeschlossen werden, während der Transformator unter Spannung steht. Ein Sekundärkurzschluss kann übermäßige Ströme verursachen und eine ernsthafte Gefahr für Geräte und Personal darstellen. Während Wartungsarbeiten muss der Transformator spannungsfrei geschaltet und der Sekundärkreis gemäß den geltenden Verfahren sicher isoliert und geerdet werden.
- Vermeiden Sie während des Transports und der Installation Stöße oder Kollisionen mit dem Epoxidharzkörper, Hochspannungsklemmen und Isolierkörpern. Mechanische Beschädigungen können die Isolationsleistung und die Überschlagfestigkeit bei Verschmutzung verringern.
- Verwenden Sie geeignete isolierte Leiter für Hochspannungsanschlüsse. Halten Sie ausreichende elektrische Abstände zu geerdeten Komponenten und anderen spannungsführenden Teilen ein, um Überschläge zwischen Phasen oder zwischen Phase und Erde zu verhindern.
- Das F-Typ-Modell muss gemäß den Verdrahtungsanforderungen sowohl für den Spannungswandler als auch für die Kondensatorbank-Entladespule angeschlossen werden.
- Die Ausrüstung muss zuverlässig geerdet sein. Die Erdungsklemme am Metallfuß muss sicher mit der Erdungsschiene der Schaltanlage verbunden sein.
- Lagern Sie das Produkt trocken, gut belüftet und im Schatten. Vermeiden Sie direkte Sonneneinstrahlung, hohe Temperaturen, Feuchtigkeit, Kompression und mechanische Einwirkungen.
- Installation, Inbetriebnahme und Wartung müssen von qualifiziertem Elektrofachpersonal gemäß den geltenden elektrotechnischen Sicherheitsvorschriften durchgeführt werden.
Standard-Lieferliste
| Nein. | Artikel | Funktion |
|---|---|---|
| 1 | JDZX(F)9-35 Spannungswandler | Hauptgerät für Spannungstransformation, elektrische Trennung, Isolationsüberwachung und Entladung von Kondensatorbänken vom Typ F |
| 2 | Befestigungsschrauben und Unterlegscheiben | Zur Befestigung des Spannungstransformators während der Installation |
| 3 | Transparente Sekundärabdeckung | Schützt die Sekundärklemmen und hilft, falsche Anschlüsse oder Kurzschlüsse zu verhindern |
| 4 | Bedienungsanleitung | Bietet Anleitungen zur Installation, zum Betrieb, zur Wartung und zur F-Typ-Entladefunktion |
| 5 | Produktschein und Werksprüfbericht | Liefert Dokumentation zur Produktqualität und -leistung, einschließlich Daten zu Übersetzungsverhältnis, Genauigkeit und F-Typ-Entladungsfunktionstests. |
Anwendbare Normen und Zertifizierung
Das Produkt entspricht den folgenden Normen:
- GB 1207, Spannungswandler
- GB/T 20840.1 Messwandler – Teil 1: Allgemeine Anforderungen
- GB/T 20840.3 Messwandler – Teil 3: Zusätzliche Anforderungen an induktive Spannungswandler
- DL/T 653, Technische Spezifikationen für die Bestellung von Entladewiderständen für Kompensationskondensatoren, anwendbar auf F-Modelle
Das Produkt hat die einschlägigen Typprüfungen bestanden und seine Leistung entspricht den Betriebsanforderungen von Innenraumanlagen mit 35 kV.
