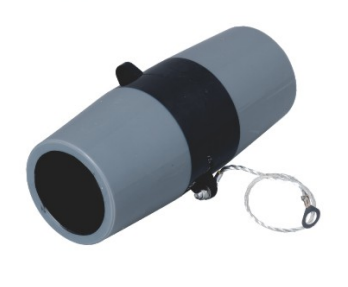

Accoppiatore di barra di espansione lato 10kV (autobus laterale connettore) è un componente critico utilizzato nelle unità di anello europee, nelle scatole di derivazione dei cavi e in altre apparecchiature di distribuzione dell'energia per estendere le interfacce dei bus e consentire connessioni multi-circuito.
Panoramica del prodotto
L'estensione laterale da 10kV coppia di autobusr è un componente di estensione del bus completamente isolato e separabile, progettato per sistemi di distribuzione di potenza da 10 kV (compatibile con la classe di tensione di sistema da 15 kV). Prodotto tramite stampaggio a iniezione integrale di gomma etilene propilene diene monomero (EPDM), presenta isolamento completo, tenuta ermetica e costruzione "touchsafe" (sicura al tatto). Viene utilizzato principalmente per l'estensione lato bus su unità di manovra in anello in stile europeo per estendere ed espandere le interfacce del bus, fornendo punti di connessione per circuiti in uscita aggiuntivi senza richiedere modifiche alla struttura del bus esistente.
Caratteristiche del prodotto
Isolamento e Prestazioni Elettriche
Prodotto tramite stampaggio a iniezione integrale di gomma EPDM di alta qualità, il componente presenta eccellenti prestazioni di isolamento ed è in grado di sopportare la tensione operativa di un sistema da 15 kV. Le prestazioni di tenuta alla tensione di alimentazione e alla tensione di impulso sono conformi agli standard industriali, garantendo connessioni elettriche sicure.
Uno strato di schermatura semiconduttore integrato fornisce una distribuzione uniforme del campo elettrico, eliminando il rischio di scariche parziali causate dalla concentrazione del campo elettrico e migliorando l'affidabilità operativa a lungo termine.
La struttura completamente sigillata offre protezione IP67, impedendo efficacemente l'ingresso di umidità, polvere e contaminanti oleosi. Adatta ad ambienti difficili, comprese condizioni di elevata umidità e polvere, garantendo connessioni bus stabili.
Caratteristiche di Installazione e Costruzione
Il design a innesto separabile consente un'installazione comoda senza attrezzi speciali. Il componente si collega direttamente all'interfaccia bus delle unità di cabina di trasformazione in anello in stile europeo tramite accoppiamento a innesto, consentendo un'installazione rapida, riducendo significativamente i tempi di installazione e i costi di costruzione.
Le interfacce standardizzate sono compatibili con le interfacce bus delle unità a anello in stile europeo da 10kV e delle scatole di derivazione dei cavi, offrendo una forte universalità e un'eccellente intercambiabilità per facilitare l'espansione e la modernizzazione delle apparecchiature.
La costruzione completamente isolata e "touchsafe" garantisce che la superficie del giunto sia a potenziale di terra dopo l'installazione, senza parti attive esposte, eliminando la necessità di un'ulteriore protezione isolante e garantendo la sicurezza del personale operativo e di manutenzione.
Resistenza ambientale e agli agenti atmosferici
L'eccellente resistenza agli agenti atmosferici consente l'adattamento ad ambienti con ampie escursioni termiche, da -40°C a +90°C. L'elasticità e le prestazioni isolanti della gomma non si degradano ad alte o basse temperature, senza alcun rischio di screpolature, infragilimento o deformazione. Adatto sia per applicazioni interne che esterne.
Le proprietà anti-invecchiamento, resistenti ai raggi UV e alla corrosione da ozono garantiscono una durata di oltre 20 anni con funzionamento esente da manutenzione, riducendo i costi operativi e di manutenzione a lungo termine.
La resistenza alla corrosione chimica consente l'adattamento ad ambienti difficili, tra cui elevata umidità, polvere pesante, nebbia salina e condizioni di lieve acidità-alcalinità, senza rischio di corrosione o degrado. Adatto per imprese industriali e minerarie, regioni costiere e applicazioni simili.
Caratteristiche Meccaniche e di Sicurezza
L'elevata resistenza meccanica del materiale in gomma, inclusa la resistenza alla lacerazione e alla trazione, consente al componente di sopportare gli stress meccanici incontrati durante la costruzione e l'esercizio, senza alcun rischio di danneggiamento o fessurazione.
Caratteristiche anti-malfunzionamento e design di prevenzione degli shock elettrici. Al completamento dell'installazione, l'unità viene automaticamente messa a terra e la superficie del giunto è protetta dal contatto, garantendo un'elevata sicurezza per applicazioni di distribuzione in cui il contatto del personale è frequente.
Struttura compatta e ingombro ridotto sono adatti all'installazione in spazi ristretti, non richiedendo spazio aggiuntivo per attrezzature interne.
Parametri Tecnici
| Categoria Parametro | Articolo | Specifiche Tecniche |
| Parametri elettrici | Tensione di sistema | 10kV CA (compatibile con classe di tensione 15kV) |
| Corrente nominale | 630A (personalizzabile su richiesta) | |
| | Tensione di tenuta a frequenza di rete (5 min) | 42kV, nessuna scarica di breakdown | |
| Tensione di tenuta all'impulso (picco) | 95kV, nessuna scarica | |
| Resistenza di isolamento | ≥1000MΩ | |
| Livello di scarica parziale | ≤5pC (a 1.5 volte la tensione nominale) | |
| Parametri Strutturali e Materiali | Materiale del corpo | Gomma Etilene Propilene Diene Monomero (EPDM) |
| Specifiche dell'interfaccia compatibile | Interfaccia bus per unità ad anello standard in stile europeo | |
| | Grado di protezione | IP67 | |
| Tipo di Costruzione | Accoppiatore di bus laterale estensibile completamente schermato e separabile | |
| Parametri ambientali | Altitudine operativa | ≤2000m (personalizzazione per alta quota disponibile) |
| Temperatura ambiente | -40°C a +90°C (operativo), -40°C a +70°C (stoccaggio) | |
| Umidità Relativa | ≤100% (senza condensa) | |
| Valutazione Sismica | Ottava elementare | |
| Norme applicabili | GB/T 12706, IEC 60840, GB/T 11022 Requisiti generali comuni agli standard per apparecchiature di manovra e di controllo ad alta tensione |
Ambito di applicazione
Classe di Tensione Applicabile: Sistemi di alimentazione CA da 10 kV.
Scenari Applicabili:
Estensione dell'interfaccia lato bus su unità a anello e scatole di derivazione cavi in stile europeo;
Espansione della capacità dei circuiti di bus nelle sottostazioni compatte e nelle stazioni di manovra;
Ristrutturazione di sistemi di distribuzione a 10kV in reti di distribuzione urbana, imprese industriali e minerarie ed edifici commerciali;
Connessioni di estensione bus per applicazioni interne ed esterne;
Scenari di distribuzione con frequente contatto tra personale dove sono richiesti elevati standard di sicurezza.
Scopo Funzionale: Fornire un'estensione dell'interfaccia di bus per apparecchiature di distribuzione elettrica in stile europeo da 10kV, consentendo il collegamento di circuiti in uscita aggiuntivi senza modificare la struttura del bus esistente, garantendo così un funzionamento sicuro e stabile del sistema di distribuzione ed evitando i rischi di interruzione e costruzione associati alla modifica del bus.
Condizioni operative
Condizioni operative normali
Altitudine: ≤2000m;
Temperatura ambiente: da -40°C a +90°C, senza rapide fluttuazioni di temperatura;
Umidità relativa: ≤100% (non condensante);
Condizioni ambientali: esente da gas corrosivi, mezzi infiammabili ed esplosivi, e da forti vibrazioni o urti;
Metodo di installazione: installazione plug-in, collegamento diretto all'interfaccia bus delle unità centrali ad anello in stile europeo; lo spazio di installazione deve soddisfare i requisiti dimensionali del giunto bus.
Condizioni Operative Speciali (personalizzazione richiesta)
Altitudine superiore a 2000 m;
Temperatura ambiente al di fuori dell'intervallo da -40°C a +90°C;
Ambienti gravemente inquinati, salini o chimicamente corrosivi;
Condizioni operative ad alta vibrazione o ad alto impatto;
Interfacce non standard o requisiti speciali di corrente nominale.
Installazione e Manutenzione
Requisiti di installazione
Prima dell'installazione, ispezionare l'aspetto del prodotto per verificare che il bus coupler sia privo di crepe, danni e vuoti, e che tutti gli accessori siano completi e integri.
Pulire l'interfaccia del bus dell'unità principale dell'anello in conformità con i requisiti di processo, rimuovendo contaminanti oleosi e polvere per garantire che la superficie sia asciutta e pulita.
Inserire il bus coupler direttamente nell'interfaccia bus tramite connessione a innesto, regolando la posizione per garantire una connessione affidabile e un corretto alloggiamento.
Dopo l'installazione, verificare che la connessione del bus coupler sia sicura, senza allentamenti o disallineamenti, che la connessione di messa a terra sia soddisfacente e confermare la corretta installazione prima di completare il processo.
Requisiti di manutenzione
Ispezionare periodicamente l'aspetto del giunto del bus per verificare la presenza di crepe, danni, segni di scarica e accumulo di contaminazione; verificare che la connessione tra il giunto del bus e l'interfaccia del bus sia salda, senza allentamenti o fessure.
Testare periodicamente la resistenza di isolamento del giunto del bus per garantirne le prestazioni conformi ai requisiti e per identificare tempestivamente potenziali pericoli.
Pulire la superficie del giunto del bus per rimuovere polvere e contaminazione accumulate, mantenendo una superficie asciutta e pulita e proteggendo dalla corrosione causata da olio e agenti chimici.
Se vengono rilevate anomalie quali crepe, danni, scariche o una resistenza di isolamento fuori specifica, l'accoppiatore di sbarre deve essere sostituito tempestivamente. Il funzionamento continuato in condizioni degradate è severamente vietato.
Precauzioni
Il prodotto deve essere installato, messo in servizio e mantenuto da personale qualificato in possesso di credenziali per l'installazione elettrica ad alta tensione. L'uso da parte di personale non qualificato è severamente vietato.
Il prodotto deve essere utilizzato in combinazione con la specifica corrispondente delle apparecchiature di distribuzione di energia in stile europeo da 10kV. È severamente vietato l'uso di apparecchiature con specifiche diverse, poiché ciò comporterebbe un mancato collegamento e incidenti di sicurezza.
È vietato lo smontaggio o la modifica non autorizzati del prodotto, poiché ciò invaliderà la garanzia e l'assicurazione di sicurezza. È severamente vietato lo stiramento o il taglio forzato del giunto del bus per evitare danni al materiale in gomma.
Durante l'installazione, assicurarsi che il bus coupler sia completamente inserito e che la connessione sia affidabile per prevenire un degrado delle prestazioni elettriche dovuto a un contatto scadente.
Durante la conservazione, riporre il prodotto in un ambiente asciutto, ventilato e fresco, lontano dalla luce solare diretta, da alte temperature, umidità e compressione. È severamente vietato il contatto con oggetti appuntiti che potrebbero danneggiare il bus coupler.
Durante il funzionamento, ispezionare periodicamente le condizioni del bus coupler; prevenire forze di compressione o impatto meccaniche esterne sul bus coupler per evitare danni o guasti di tenuta.
Standard e Certificazioni Applicabili
Norma Internazionale: IEC 60840 Metodi di prova e requisiti per cavi di potenza con isolamento estruso e loro accessori per tensioni nominali superiori a 30kV (Um=36kV) fino a 150kV (Um=170kV);
Norme Nazionali: GB/T 12706 Cavi di Potenza con Isolamento Estruso e loro Accessori per Tensioni Nominali da 1kV (Um=1,2kV) fino a 35kV (Um=40,5kV); GB/T 11022 Specifiche Comuni per Alta Tensione Apparecchiatura di manovra e Norme per apparecchiature di controllo;
Il prodotto ha superato i test di tipo presso il National Wire and Cable Quality Supervision and Inspection Center ed è conforme agli standard nazionali dell'industria elettrica.

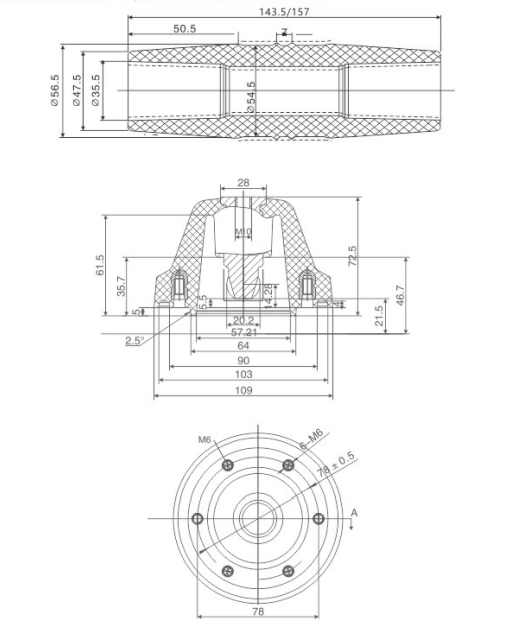

Appendice: Diagramma dimensionale del prodotto
