Panoramica del prodotto
La scatola contatti del quadro elettrico estraibile CH3-24kV/250 3150-4000A (versione schermata disponibile) è prodotta mediante stampaggio con resina epossidica con processo APG (Automatic Pressure Gelation). È un dispositivo di connessione isolante per correnti elevate progettato esclusivamente per apparecchiature estraibili di classe 24kV. switchgearL'unità è principalmente applicata in quadri elettrici estraibili di classe 24kV, fornendo isolamento, transizione di connessione e protezione di schermatura. Offre un'efficace protezione isolante per i contatti interni del quadro elettrico, è adatta per sistemi di alimentazione che richiedono trasmissione di corrente extra-large e garantisce il funzionamento sicuro e stabile dei sistemi di potenza elettrica.
Ambito di applicazione
Questa scatola di contatto è applicabile a quadri estraibili di classe 24kV ed è comunemente utilizzata in sistemi di distribuzione di energia su larga scala, sottostazioni industriali, sistemi di distribuzione per grandi imprese minerarie e industriali, grandi centrali idroelettriche, centri di dispacciamento dell'energia e altre installazioni elettriche che richiedono la trasmissione di correnti extra-large. Serve come componente di protezione isolante e di transizione di connessione per i contatti interni del quadro, fornendo un isolamento affidabile per la commutazione e l'isolamento dei circuiti ad alta tensione. Soddisfa le esigenze della trasmissione di energia a correnti extra-large e la variante schermata riduce efficacemente le interferenze elettromagnetiche.
Condizioni di servizio
L'altitudine di installazione non deve superare i 1.000 m.
Temperatura dell'aria ambiente: da -5°C a +40°C; umidità relativa a 20°C non deve superare l'85%.
Il sito di installazione deve essere privo di gas, vapori, polvere o altri mezzi esplosivi e corrosivi che potrebbero compromettere gravemente le prestazioni isolanti della scatola di contatto.
L'unità deve essere installata in luoghi privi di forti vibrazioni e urti meccanici per garantirne l'integrità strutturale.
Destinato all'installazione in interni; compatibile con configurazioni di montaggio su sbarre di grandi dimensioni.
Caratteristiche del prodotto
Prestazioni isolanti superiori: Formata mediante il processo di resina epossidica APG, l'unità offre un eccellente isolamento, isolando efficacemente i circuiti ad alta tensione, prevenendo rischi di dispersione e cortocircuito e resistendo agli impulsi ad alta tensione.
Schermatura elettromagnetica: Disponibile con una struttura di schermatura integrata che riduce efficacemente le interferenze elettromagnetiche e garantisce una trasmissione stabile del segnale elettrico.
Capacità di corrente extra-large: Corrente nominale fino a 4.000 A, soddisfa i requisiti di trasmissione di corrente extra-large di impianti di potenza su larga scala, minimizzando al contempo le perdite per effetto Joule.
Costruzione robusta e durevole: la struttura stampata in un unico pezzo offre un'elevata resistenza meccanica, in grado di sopportare sollecitazioni meccaniche ed elettriche all'interno dell'armadio di manovra, garantendo una lunga durata.
Controllo efficace dell'aumento di temperatura: In condizioni operative di corrente nominale continua, l'aumento di temperatura al terminale di uscita non supera i 65°C, garantendo la sicurezza operativa e prevenendo guasti causati da calore eccessivo.
Facilità di installazione: dimensioni di montaggio standardizzate compatibili con quadri di manovra estraibili convenzionali da 24 kV, che facilitano l'installazione e la sostituzione in loco.
Resistenza alla corrosione e all'ossidazione: il materiale resina epossidica offre un'eccellente resistenza alla corrosione e all'ossidazione, adatto a una varietà di ambienti elettrici complessi.
Finitura superficiale superiore: superficie liscia e priva di bave per una comoda installazione, con buone caratteristiche ignifughe e resistenti all'usura.
Parametri Tecnici
| Parametro | Specifiche |
|---|---|
| Tensione nominale | 24 kV |
| Corrente nominale | 3.150 A – 4.000 A |
| Tensione di tenuta alla frequenza di rete | 55 kV / 1 min |
| Tensione di tenuta all'impulso atmosferico | 125 kV |
| Temperatura di Transizione Vetrosa | ≥ 105°C |
| Distanza di isolamento superficiale | 520 mm |

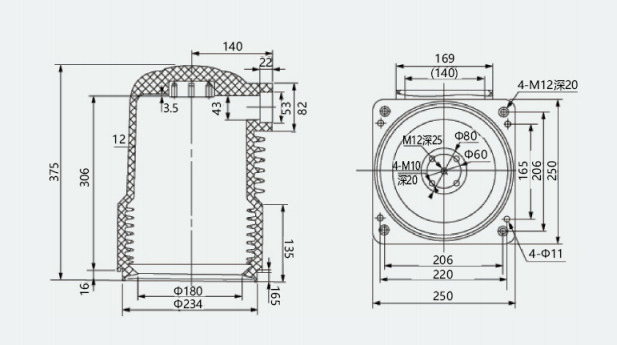

| Distanza tra i centri di montaggio | 206 mm |
| Limite di aumento della temperatura | Aumento della temperatura del terminale non superiore a 65°C alla corrente nominale |
| Materiale | Alloggiamento in resina epossidica + contatti in lega di rame + struttura di schermatura |
| Grado di protezione | IP67 |
