I. Panoramica del prodotto
La scatola di contatto JYN2 utilizza una struttura in resina epossidica formata tramite il processo APG (Automatic Pressure Gelation). È un componente di connessione isolante specializzato progettato per interruttori estraibili (a carrello) ad alta tensione serie JYN2 switchgearUtilizzato principalmente in quadri di manovra estraibili da 10kV–35kV, serve a fornire isolamento, sezionamento e connessione di transizione. Offre un'efficace protezione isolante per i contatti interni, garantisce il funzionamento sicuro e stabile del sistema di alimentazione e soddisfa i requisiti di installazione dei quadri della serie JYN2.
II. Parametri Tecnici
| Parametro Elemento | Specifiche |
|---|---|
| Tensione nominale | 10KV-35KV |
| Corrente nominale | 630A-2000A (2500A) |
| Tensione di tenuta a frequenza di rete | 42KV-65KV/1min |
| Tensione impulsiva di fulmine | 75KV-125KV |
| Requisito di scarica parziale | 26,4 kV < 10 pC, 21 kV ≤ 2 pC |
| Temperatura di Transizione Vetrosa | ≥105°C |
| Distanza di isolamento superficiale | 480 mm |
| Distanza tra i centri di montaggio | 165mm×90mm |
| Limite di aumento della temperatura | Alla Corrente Nominale, l'aumento di temperatura del terminale di uscita non deve superare i 65°C |
| Materiale | Resina epossidicaAlloggiamento + Contatto in lega di rame |
III. Ambito di applicazione
Questa scatola di contatto è adatta per quadri elettrici estraibili serie JYN2 da 10kV–35kV. È comunemente utilizzata nei sistemi di distribuzione dell'energia, nelle sottostazioni industriali, nelle sale di distribuzione di edifici di grandi dimensioni e nei sistemi di distribuzione per imprese industriali e minerarie. Agendo come componente di protezione isolante e di connessione di transizione per i contatti interni, garantisce un isolamento affidabile per la commutazione e l'isolamento dei circuiti ad alta tensione, soddisfacendo i requisiti di distribuzione, controllo e protezione dell'alimentazione dei quadri elettrici serie JYN2.
IV. Condizioni operative
- L'altitudine di installazione non deve superare i 1.000 metri;
- Intervallo di temperatura dell'aria ambiente: da -10°C a +40°C; temperatura media giornaliera non superiore a 35°C;
- Umidità relativa ambientale: media giornaliera ≤ 95%, media mensile ≤ 90%; umidità relativa a 25°C non superiore al 95%;
- Il sito di installazione deve essere esente da gas, vapori, polvere o altri mezzi esplosivi e corrosivi che potrebbero compromettere gravemente le prestazioni isolanti della scatola di contatto;
- Installare in una posizione priva di forti vibrazioni o urti per garantire la stabilità strutturale del prodotto;
- L'intensità sismica nel sito di installazione non deve superare il grado 8 e la velocità del vento non deve superare i 34 m/s.
V. Caratteristiche del prodotto
- Eccellenti prestazioni di isolamento: Prodotto utilizzando il processo di resina epossidica APG (Automatic Pressure Gelation), offre capacità di isolamento superiori; isola efficacemente i circuiti ad alta tensione, previene rischi di perdite e cortocircuiti e resiste a sovratensioni;
- Struttura stabile e durevole: la struttura stampata integrata offre un'elevata resistenza meccanica, consentendole di sopportare stress meccanici ed elettrici all'interno del quadro elettrico, garantendo una lunga durata utile.
- Controllo efficace dell'aumento di temperatura: In regime di corrente nominale a lungo termine, l'aumento di temperatura ai morsetti di uscita non supera i 65°C, garantendo un funzionamento sicuro dell'apparecchiatura e prevenendo guasti causati da calore eccessivo;
- Installazione conveniente: dimensioni di montaggio standardizzate compatibili con quadri estraibili serie JYN2, che facilitano l'installazione e la sostituzione in loco;
- Resistenza alla corrosione e all'ossidazione: il materiale in resina epossidica offre un'eccellente resistenza alla corrosione e all'ossidazione, rendendolo adatto a vari ambienti complessi dei sistemi di alimentazione.
- Finitura superficiale di alta qualità: superficie liscia priva di sbavature per una facile installazione; presenta eccellente resistenza alla fiamma e all'usura.

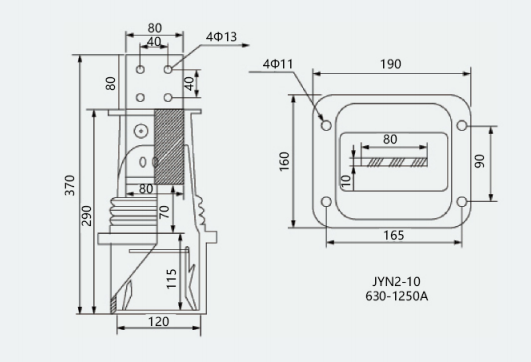

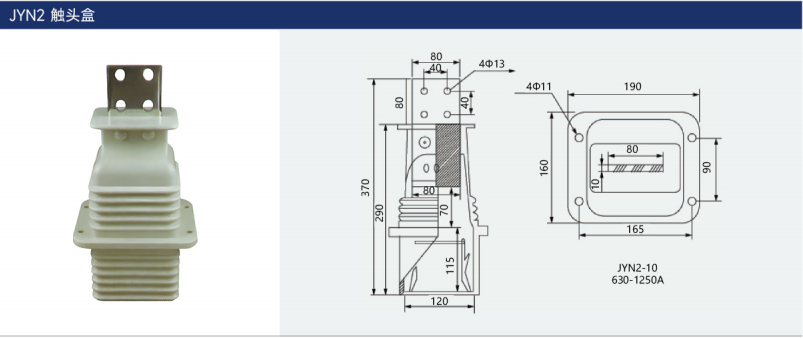

Immagine del prodotto.
