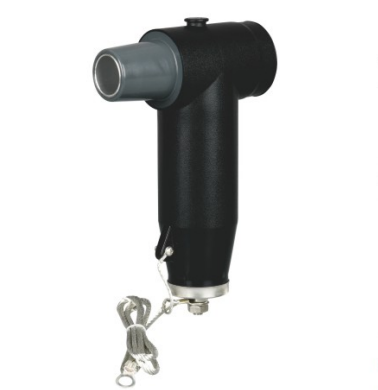

JY HBLQ-17/50 Odgromnik europejski z tylnym podłączeniem

Udostępnij na:

I. Przegląd produktu

Odgromnik typu europejskiego JY HBLQ-17/50 z tylnym podłączeniem jest w pełni ekranowanym, rozłącznym zabezpieczeniem przeciwprzepięciowym odgromnik zaprojektowany specjalnie dla systemów dystrybucji energii 10kV. Wykonany jest z elementów odpornych na tlenek metalu i gumy EPDM w procesie integralnego formowania wtryskowego, charakteryzuje się pełna izolacja, pełne uszczelnienie i dotykalność Jest on głównie stosowany do połączeń po stronie kabla w europejskich stacjach pierścieniowych, skrzynkach rozdzielczych kabli i prefabrykowanych podstacjach. Często używany jest w połączeniu z europejskimi złączami tylnymi, aby zapewnić ochronę przeciwprzepięciową systemów dystrybucji energii, zapobiegając uszkodzeniu sprzętu przez przepięcia spowodowane wyładowaniami atmosferycznymi i przepięcia operacyjne.

II. Charakterystyka produktu

1. Parametry elektryczne i ochronne

Przyjmuje wysokowydajne rezystory tlenków metali, które charakteryzują się doskonałymi charakterystykami napięciowo-prądowymi i dużą szybkością reakcji. Może skutecznie pochłaniać energię przepięć odgromowych i przepięć łączeniowych, ograniczać amplitudę przepięć i chronić bezpieczeństwo izolacji urządzeń.
Dzięki wbudowanej półprzewodnikowej warstwie ekranującej i równomiernemu rozkładowi pola elektrycznego eliminuje ryzyko wyładowań niezupełnych spowodowanych koncentracją pola elektrycznego i poprawia długoterminową niezawodność działania.
Dzięki w pełni szczelnej konstrukcji i klasie ochrony IP67 skutecznie zapobiega przedostawaniu się wilgoci, kurzu i oleju, co sprawia, że nadaje się do trudnych warunków, takich jak wilgotne i zapylone środowiska, zapewniając stabilną pracę ogranicznika przepięć.

2. Charakterystyka instalacji i konstrukcji

Odpinana konstrukcja typu plug-in ułatwia montaż i nie wymaga specjalnych narzędzi. Podłącza się bezpośrednio do tylnej części w stylu europejskim złącze poprzez standardowy interfejs, co skutkuje szybkim tempem budowy, znacznym skróceniem czasu instalacji i kosztów budowy.
Przyjmuje znormalizowany interfejs, jest kompatybilny z europejskim sprzętem dystrybucyjnym 10kV i złączami tylnymi, ma silną wszechstronność i dobrą wymienność, a także jest wygodny w konserwacji i rozbudowie sprzętu.
Dzięki w pełni izolowanej i dotykowej konstrukcji, powierzchnia odgromnika po instalacji znajduje się pod potencjałem ziemi, bez odsłoniętych części pod napięciem, co nie wymaga dodatkowej ochrony izolacyjnej i zapewnia bezpieczeństwo personelu konserwującego.

3. Odporność na warunki środowiskowe i pogodowe

Posiada doskonałą odporność na warunki atmosferyczne i może dostosować się do szerokiego zakresu temperatur od -40℃ do +90℃. Elastyczność i właściwości izolacyjne gumy nie zmniejszają się w wysokich i niskich temperaturach, a ryzyko pękania, kruchości lub deformacji nie występuje. Nadaje się do różnych zastosowań wewnątrz i na zewnątrz.
Jest odporny na starzenie, promieniowanie ultrafioletowe i korozję ozonową, a jego żywotność wynosi ponad 20 lat. Nie wymaga konserwacji i obniża późniejsze koszty eksploatacji i utrzymania.
Jest odporny na korozję chemiczną i może dostosować się do trudnych warunków, takich jak wilgoć, kurz, mgła solna oraz łagodne kwasy i zasady. Nie grozi mu korozja ani degradacja, dzięki czemu nadaje się do przedsiębiorstw przemysłowych i górniczych, obszarów przybrzeżnych i innych zastosowań.

4. Charakterystyka mechaniczna i bezpieczeństwa

Materiały gumowe charakteryzują się wysoką wytrzymałością mechaniczną, są odporne na rozdarcie i rozciąganie, a także wytrzymują naprężenia mechaniczne podczas budowy i eksploatacji bez ryzyka pęknięcia czy rozwarstwienia.
Posiada konstrukcję zapobiegającą niewłaściwej obsłudze i porażeniu prądem, automatycznie uziemienie po instalacji oraz dotykową powierzchnię, co zapewnia wysokie bezpieczeństwo i sprawia, że nadaje się do zastosowań w dystrybucji energii, gdzie personel często ma z nią kontakt.
Dzięki zwartej konstrukcji i niewielkim rozmiarom nadaje się do montażu w ciasnych przestrzeniach i nie ma ograniczeń co do miejsca instalacji.

III. Parametry techniczne

Kategorie parametrów	projekt	Wskaźniki techniczne
Parametry elektryczne	Napięcie znamionowe systemu	10kV AC
	Napięcie znamionowe	17 kV
	Nominalny prąd rozładowania	5 kA
	Napięcie pracy ciągłej	13,6 kV
	Napięcie odniesienia prądu stałego (U1mA)	≥24kV
	Napięcie udarowe pozostałe (5kA)	≤50kV
	Napięcie szczątkowe przy prądzie odniesienia częstotliwości sieciowej	≤30kV
	Ilość wyładowań niezupełnych	≤5pC (przy 1,05-krotności ciągłego napięcia roboczego)
Parametry konstrukcyjne i materiałowe	Materiał główny	Guma EPDM + rezystor z tlenku metalu
	Poziom ochrony	IP67
	Forma strukturalna	W pełni ekranowany, rozłączalny odgromnik w stylu europejskim
Parametry środowiskowe	Wysokość stosowania	≤2000 m (możliwość dostosowania do dużych wysokości)
	Temperatura otoczenia	-40℃/ +90℃ (temperatura pracy), -40℃/ +70℃ (temperatura przechowywania)
	wilgotność względna	≤100% (bez kondensacji)
	Poziom odporności sejsmicznej	Poziom 8
Standardy Wdrożeniowe		GB 11032 „Beziskrowe metalowo-tlenkowe ograniczniki przepięć prądu przemiennego”, GB/T 12706, IEC 60099-4 „Ograniczniki przepięć Część 4: Beziskrowe metalowo-tlenkowe ograniczniki przepięć prądu przemiennego”

IV. Zakres zastosowania

Napięcie znamionowe Sieć elektroenergetyczna prądu przemiennego 10kV.
Możliwe scenariusze :
Zabezpieczenie przeciwprzepięciowe po stronie kablowej europejskich rozdzielnic pierścieniowych, puszek odgałęźnych kablowych i prefabrykowanych stacji transformatorowych;
Rozdzielcze systemy kablowe 10kV dla miejskich sieci elektroenergetycznych, przedsiębiorstw przemysłowych i górniczych oraz budynków komercyjnych;
Ochrona przeciwprzepięciowa końcówek kablowych w różnych scenariuszach wewnętrznych i zewnętrznych;
Po użyciu z tylnym złączem europejskim umożliwia w pełni ekranowaną, odłączaną ochronę przeciwprzepięciową dla końcówek kablowych;
Scenariusze dystrybucji energii, gdzie ludzie często mają kontakt ze sprzętem, oraz miejsca o wysokich wymaganiach bezpieczeństwa.
Funkcja i cel Zapewnia ochronę przed przepięciami w systemach dystrybucji energii 10kV, pochłania energię przepięć atmosferycznych i łączeniowych, ogranicza amplitudę przepięć, chroni bezpieczeństwo izolacji urządzeń i zapobiega uszkodzeniom urządzeń, przebiciom izolacji oraz awariom wyzwalającym zabezpieczenia spowodowanym przepięciami.

V. Warunki użytkowania

1. Normalne warunki pracy

Wysokość: ≤2000m;
Temperatura otoczenia: od -40℃ do +90℃, bez gwałtownych zmian temperatury;
Wilgotność względna: ≤100% (bez kondensacji);
Warunki środowiskowe: brak gazów korozyjnych, brak materiałów łatwopalnych lub wybuchowych, brak silnych wibracji lub uderzeń;
Metoda instalacji: instalacja typu plug-in, bezpośrednio podłączana do europejskiego złącza tylnego za pomocą standardowego interfejsu. Przestrzeń instalacyjna musi spełniać wymagania dotyczące promienia gięcia ogranicznika przepięć.

2. Specjalne warunki użytkowania (wymaga dostosowania)

Wysokość przekracza 2000 m.
Temperatura otoczenia przekracza zakres od -40℃ do +90℃;
Silnie zanieczyszczone, narażone na działanie mgły solnej i środowiska chemicznie korozyjne;
Warunki wysokich wibracji i silnych uderzeń.
Niestandardowe interfejsy i scenariusze wymagające specjalnych poziomów ochrony.

VI. Instalacja i konserwacja

1. Wymagania instalacyjne

Przed instalacją należy sprawdzić wygląd produktu. Odgromnik powinien być wolny od pęknięć, uszkodzeń i pęcherzy, a wszystkie akcesoria powinny być kompletne i nieuszkodzone.
Wyczyść interfejs tylnego złącza w stylu europejskim zgodnie z wymaganiami procesu, usuwając olej i kurz, zapewniając suchą i czystą powierzchnię.
Podłącz odgromnik bezpośrednio do tylnego złącza w stylu europejskim, wyreguluj jego położenie, aby zapewnić niezawodne połączenie, i zamontuj go na miejscu.
Po instalacji należy sprawdzić, czy połączenie ogranicznika przepięć jest pewne, bez luzów lub przesunięć, oraz czy połączenie uziemiające jest dobre. Po potwierdzeniu poprawności instalacja jest zakończona.

2. Wymagania dotyczące konserwacji

Regularnie sprawdzaj wygląd ogranicznika przepięć. Nie powinno być żadnych pęknięć, uszkodzeń, śladów wyładowań ani nagromadzenia brudu. Ogranicznik przepięć powinien być szczelnie połączony ze złączem tylnym, bez żadnych luzów czy szczelin.
Regularnie sprawdzaj rezystancję izolacji, napięcie odniesienia prądu stałego i prąd upływu ogranicznika przepięć, aby zapewnić jego zgodność z wymaganiami i szybko identyfikować potencjalne zagrożenia.
Wyczyścić powierzchnię odgromnika z nagromadzonego kurzu i brudu, utrzymywać powierzchnię odgromnika suchą i czystą, unikać korozji spowodowanej przez oleje i substancje chemiczne.
Jeśli ochrona przeciwprzepięciowa wykazuje nieprawidłowości, takie jak pęknięcia, uszkodzenia, wyładowania, nadmierny opór izolacji lub nadmierny prąd upływu, musi zostać niezwłocznie wymieniona. Praca z wadami jest surowo zabroniona.

VII. Środki ostrożności

Produkt musi być instalowany, debugowany i konserwowany przez profesjonalistów posiadających kwalifikacje w zakresie instalacji elektrycznych wysokiego napięcia. Obsługa przez osoby nieposiadające odpowiednich kwalifikacji jest surowo zabroniona.
Produkt musi być używany z europejskim sprzętem dystrybucyjnym 10kV i złączami o odpowiednich specyfikacjach. Surowo zabrania się używania niewłaściwego sprzętu, w przeciwnym razie spowoduje to awarię ochrony i doprowadzi do wypadków.
Produktu nie wolno demontować ani modyfikować bez autoryzacji, w przeciwnym razie gwarancja i rękojmia bezpieczeństwa zostaną utracone. Surowo zabrania się siłowego rozciągania lub przecinania odgromnika, aby uniknąć uszkodzenia materiału gumowego i wewnętrznego rezystora.
Podczas instalacji kluczowe jest zapewnienie prawidłowego i niezawodnego montażu ogranicznika przepięć, aby uniknąć wpływu słabego kontaktu na jego działanie ochronne.
Podczas przechowywania należy umieścić go w suchym, przewiewnym i chłodnym miejscu, unikając bezpośredniego światła słonecznego, wysokiej temperatury, wilgoci i ściskania. Surowo zabrania się kontaktu z ostrymi przedmiotami, które mogą uszkodzić ogranicznik przepięć.
Podczas eksploatacji należy regularnie sprawdzać stan ogranicznika przepięć, aby zapobiec jego ściskaniu lub zderzeniu z siłami zewnętrznymi, co zapobiegnie uszkodzeniu lub awarii uszczelnienia.

VIII. Opis modelu

Identyfikacja modelu	znaczenie
JY	Logo firmowe (streszczenie)
HBLQ	Identyfikacja typu produktu (następnie ogranicznik przepięć)
17	Napięcie znamionowe odgromnika: 17 kV
50	Napięcie szczątkowe przy nominalnym prądzie rozładowania, ≤50kV
Europejski odgromnik przepięciowy typu słupowego	Identyfikacja typu produktu: Europejski, w pełni ekranowany, odłączalny ogranicznik przepięć

IX. Standardy wdrożeniowe i certyfikacja

Norma międzynarodowa: IEC 60099-4 „Ograniczniki przepięć – Część 4: Beziskrowe ograniczniki przepięć z tlenków metali prądu przemiennego”;
Normy krajowe: GB 11032 „Beziskrowe metalowo-tlenkowe ograniczniki przepięć”, GB/T 12706 „Izolowane kable zasilające i akcesoria z izolacją wytłaczaną o napięciach znamionowych od 1 kV (Um=1,2 kV) do 35 kV (Um=40,5 kV)”;
Produkt przeszedł test typu Krajowego Centrum Nadzoru i Inspekcji Jakości Odgromników i spełnia krajowe normy przemysłu energetycznego.

X. Serwis pogwarancyjny

Okres gwarancji na produkt: 18 miesięcy od daty produkcji lub 12 miesięcy od daty uruchomienia (w zależności od tego, co nastąpi wcześniej).
W okresie gwarancji produkty będą naprawiane lub wymieniane bezpłatnie w przypadku wystąpienia wad jakościowych.
Zapewniamy wsparcie techniczne, wskazówki dotyczące instalacji oraz usługi niestandardowe (dostosowanie do specjalnych wymagań i warunków pracy).

Opis dokumentu

Parametry techniczne zawarte w niniejszej instrukcji opierają się na standardowych warunkach pracy. Specjalne warunki pracy wymagają dostosowania do rzeczywistych potrzeb. Ostateczne specyfikacje podlegają umowie technicznej produktu i raportowi z badań typu.
