Podziemne sieci dystrybucyjne ograniczają narażenie na wiatr, spadające gałęzie, ruch uliczny i inne zewnętrzne zagrożenia związane z liniami napowietrznymi. Jednakże umieszczenie kabli pod ziemią nie eliminuje wszystkich ryzyk związanych z niezawodnością. Złącza kablowe, połączenia transformatorów, punkty rozgałęzień i interfejsy rozdzielnic nadal mogą stanowić słabe punkty, a lokalizacja i naprawa uszkodzeń są często trudniejsze niż w przypadku linii napowietrznych.
Prawidłowo dobrany Złącze rozłączne pomaga rozwiązać te problemy, tworząc izolowane, ekranowane i zdejmowane połączenie między kablem średniego napięcia a kompatybilnym sprzętem. Może być instalowany na transformatorach napowierzchniowych, skrzynkach rozgałęźnych kabli, szafach odłącznikowych, rozdzielnicach i innym podziemnym sprzęcie dystrybucyjnym.
Korzyść niezawodności nie wynika jedynie z korpusu złącza. Wynika ona z dopasowania kabla, przewodu, izolatora wyposażenia, interfejsu złącza, układu uziemienia i akcesoriów pomocniczych jako jednego kompletnego systemu.
Dlaczego punkty połączeń kablowych są kluczowe w dystrybucji podziemnej?
Podziemny kabel może przebiegać na setki metrów bez odsłoniętego przewodu, jednak każdy punkt zakończenia lub rozgałęzienia powoduje zmianę struktury elektrycznej i mechanicznej.
Przy typowym połączeniu urządzenia, przewód kabla musi być połączony z zaciskiem, ekran izolacyjny musi być prawidłowo kontrolowany, pole elektryczne musi być zarządzane, zewnętrzny ekran musi pozostać uziemiony, a połączenie musi być zabezpieczone przed wilgocią i zanieczyszczeniami.
Problem w którymkolwiek z tych obszarów może prowadzić do:
- Zwiększona rezystancja styku
- Lokalny wzrost temperatury
- Wyładowanie niezupełne
- Degradacja izolacji
- Śledzenie powierzchni
- Wniknięcie wilgoci
- Przeskok
- Nieplanowane awarie zasilania
Złącze rozłączne łączy kilka z tych funkcji w ramach formowanego systemu połączeń. Norma IEEE 386 określa parametry znamionowe, warunki eksploatacji, cechy konstrukcyjne i testy dla ekranowanych złączy izolowanych rozłącznych typu "loadbreak" i "deadbreak" stosowanych w sieciach dystrybucyjnych średniego napięcia. Aktualne wydanie IEEE 386-2025 obejmuje systemy od 15 kV do 35 kV.
To znormalizowane podejście do połączeń jest szczególnie cenne w sieciach dystrybucyjnych podziemnych, ponieważ interfejs można inspekcjonować, izolować lub rekonfigurować bez konieczności wymiany całej długości kabla.
Jak ekranowane złącze chroni interfejs kablowy?
Prawidłowo zmontowane złącze rozłączne zapewnia więcej niż podstawową izolację przewodnika. Jego formowana konstrukcja została zaprojektowana tak, aby kontynuować funkcje ekranowania elektrycznego i kontroli naprężeń kabla w punkcie połączenia.
Izolacja wokół podłączonego elementu pod napięciem
Izolowany korpus otacza zacisk przewodu, sondę lub obszar styku, pomagając zapobiegać przypadkowemu kontaktowi i wyładowaniom elektrycznym do pobliskiego uziemionego sprzętu.
Zewnętrzne ekranowanie półprzewodnikowe
Zewnętrzna warstwa przewodząca lub półprzewodząca utrzymuje uziemioną powierzchnię zewnętrzną po prawidłowym podłączeniu do systemu uziemiającego. Pomaga to kontrolować pole elektryczne wokół złącza i umożliwia kompaktową instalację wewnątrz urządzeń montowanych na podstawie i szaf kablowych.
Sterowane przejście ekranu kabla
Ekran kabla nie może po prostu kończyć się w dowolnym miejscu. Konstrukcja złącza i wymiary przygotowania kabla muszą współpracować, aby kontrolować naprężenia elektryczne w miejscu usunięcia ekranu kabla.
Uszczelnienie środowiskowe
Podziemne komory i urządzenia montowane na podstawie mogą być narażone na kondensację, stojącą wodę, kurz i sezonowe zmiany temperatury. W pełni ekranowane, izolowane i zanurzalne konstrukcje złączy są szeroko stosowane do połączeń między podziemnymi kablami a transformatorami, rozdzielnicami lub urządzeniami odcinającymi.
Te funkcje mogą zmniejszyć narażenie na odsłonięte styki pod napięciem, ale nie rekompensują błędnego montażu. Przygotowanie kabla, czystość, smarowanie, osadzenie złącza i uziemienie nadal muszą być zgodne z określoną procedurą.
Jak złącza rozłączalne wspierają izolację uszkodzeń?
Stałe połączenie kablowe może zapewnić niezawodne połączenie, ale oferuje ograniczoną elastyczność, gdy sekcję zasilającą trzeba odizolować. Złącze rozłączalne pozwala na połączenie kabla poprzez zdefiniowany, demontowalny interfejs.
W systemie podziemnym zasilanym pętlą, może to pomóc operatorom w oddzieleniu uszkodzonego odcinka kabla od sprawnych części sieci. W zależności od projektu sieci, nienaruszone odcinki mogą zostać ponownie włączone do eksploatacji poprzez inny kierunek zasilania lub punkt przełączania.
Na przykład, złącza obciążeniowe 200A i kompatybilne z nimi łączniki mogą być stosowane w podziemnych układach dystrybucyjnych wymagających pętli kablowych, odgałęzień, połączeń lub punktów sekcjonowania. Złącze powinno być eksploatowane wyłącznie w ramach jego obciążeniowej zdolności łączeniowej i zgodnie z zatwierdzoną procedurą operacyjną.
Korzyść nie polega na tym, że każda podziemna awaria staje się łatwa do naprawienia. Korzyść polega na tym, że sieć może zawierać zaplanowane punkty przyłączeniowe i odłączające, zamiast polegać wyłącznie na stałych połączeniach kablowych.
Może to poprawić:
- Izolacja uszkodzonego odcinka
- Re konfiguracja podajnika
- Wymiana transformatora
- Przygotowanie do testowania kabli
- Maintenance access
- Przywrócenie zdrowych obwodów
Tam, gdzie kilka zasilaczy wchodzi do skrzynki rozgałęźnej kabla, prawidłowo rozmieszczone połączenia, szyny zbiorcze i złącza mogą również ułatwić identyfikację układu obwodów. Jasna identyfikacja obwodów zmniejsza ryzyko odłączenia lub uziemienia niewłaściwego kabla podczas konserwacji.
Dlaczego dopasowanie interfejsów wpływa na długoterminową niezawodność?
Dwa komponenty oznaczone tymi samymi parametrami napięcia i prądu nie są automatycznie kompatybilne. Rzeczywisty interfejs połączeniowy, wymiary kabla i połączenie przewodów również muszą być zgodne.
Złącze rozłączne może wydawać się pasować podczas instalacji, ale nadal stwarzać problemy z niezawodnością, jeśli geometria interfejsu jest nieprawidłowa. Możliwe konsekwencje obejmują niepełne osadzenie, niewystarczające ciśnienie styku, uszkodzenie powierzchni tulei lub nienormalną koncentrację pola elektrycznego.
Projekt powinien zatem potwierdzić:
- Napięcie systemowe
- Wymaganie prądu ciągłego
- Przekrój przewodu kablowego
- Przewód miedziany czy aluminiowy
- Izolacja kabla
- Średnica ponad izolacją kabla
- Konstrukcja ekranu kabla
- Typ interfejsu złącza
- Rysunek dławika sprzętu
- Dostępna przestrzeń w szafie
- Kierunek wprowadzenia kabla
- Wymagana kategoria pracy
Tuleję urządzenia i złącze należy rozpatrywać jako jeden interfejs. Asortyment produktów YIEOU obejmuje złącza od strony kabla oraz powiązane części od strony urządzenia, takie jak wkładki tulei, zintegrowane tuleje typu deadbreak, złączki, szyny zbiorcze i osłony ochronne. Pozwala to na sprawdzenie układu połączeń przed produkcją, zamiast pozostawiania dopasowania interfejsu do momentu instalacji.
Prawidłowe połączenie wpływa również na wzrost temperatury. Przy normalnym obciążeniu stabilne połączenie przewodnika powinno utrzymywać wymagany nacisk stykowy i ścieżkę prądu o niskiej rezystancji. Nieprawidłowe zaciski, złe zaciśnięcie, luźne elementy gwintowane lub niepełne zazębienie złącza mogą powodować lokalne nagrzewanie, które przyspiesza starzenie się izolacji.

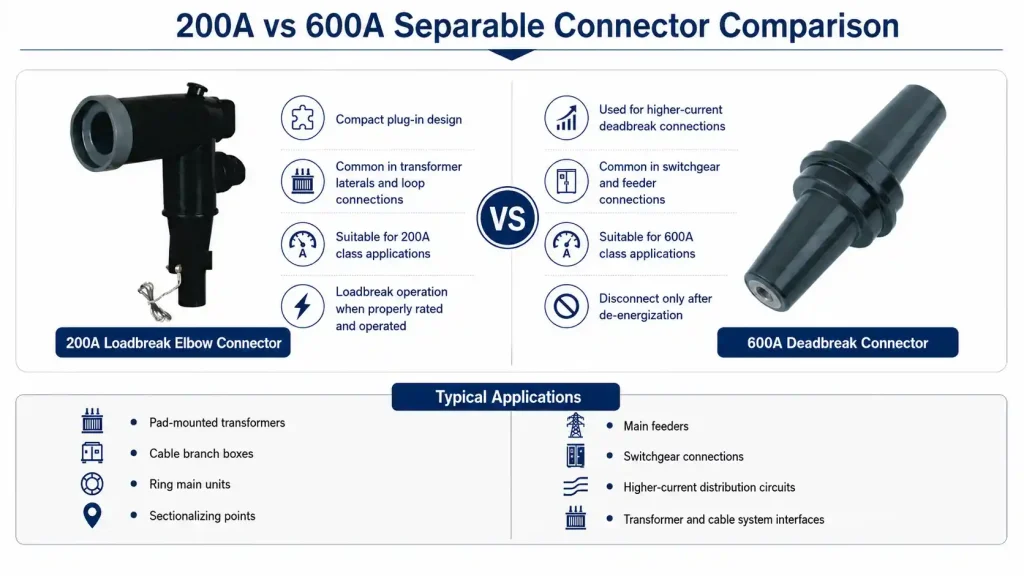

Czy podziemna sieć powinna używać złączy 200A czy 600A?
Obecna klasa powinna odzwierciedlać rzeczywistą rolę w obwodzie, a nie ogólne preferencje dotyczące większego złącza.
A Rozłączalny łącznik obciążeniowy 200A jest powszechnie stosowany w transformatorach napowierzchniowych, złączach obciążeniowych i urządzeniach odłączających. Zapewnia kompaktowe połączenie wtykowe i, jeśli cały system ma odpowiednie parametry, może obsługiwać określone operacje załączania i wyłączania pod obciążeniem.
A Złącze odseparowalne 600A nadaje się do zasilaczy o wyższym prądzie i połączeń sprzętu. Jest powszechnie konfigurowany jako złącze w kształcie litery T połączone z kompatybilnym króćcem lub szynoprzewodem 600A. Złącza typu deadbreak nie wolno rozłączać pod obciążeniem. Obwód musi zostać najpierw rozłączony, odizolowany, sprawdzony i uziemiony zgodnie z obowiązującą procedurą bezpieczeństwa.
YIEOU produkuje systemy złączek obciążeniowych 15kV i 25kV 200A, a także komponenty złączek beznapięciowych 15kV i 24kV 600A. Oferta obejmuje tuleje, złącza, szyny zbiorcze, zaślepki izolowane, kolana uziemiające i odgromniki kolankowe.
| Punkt porównania | System rozłącznikowy 200A | System 600A deadbreak |
| Typowa rola sieciowa | Odgałęzienia transformatorów, pętle i punkty sekcjonowania | Główne zasilacze i przyłącza urządzeń o wyższym prądzie |
| Wspólna forma złącza | Złączka kątowa | Złącze w kształcie litery T |
| Interfejs sprzętu | Wkładka dławika obciążeniowego lub złącze | Zintegrowana lub zamontowana na wyposażeniu tuleja odłączalna pod obciążeniem |
| Warunki pracy | Określona operacja rozłączania obciążenia w ramach zatwierdzonego zakresu i procedury | Odłączenie dopiero po rozłączeniu zasilania i izolacji |
| Częste akcesoria | Złączki, kolana uziemiające, zaślepki i odgromniki | Szyny zbiorcze, wtyczki łączące, dławiki, przedłużacze i zaślepki |
| Główny nacisk selekcji | Rozmiar kabla, interfejs, cykl przełączania i metoda pracy | Rozmiar kabla, interfejs, prąd, zespół styków i przestrzeń na wyposażenie |
Wybór wyposażenia o obciążalności 600A dla obwodu 200A nie zwiększa automatycznie niezawodności systemu. Większe komponenty mogą wymagać więcej miejsca w szafie, innego układu kabli i innej procedury operacyjnej. Niezawodność wynika z wyboru odpowiedniego interfejsu dla projektu zasilania.
Jak połączenia poprawiają elastyczność sieci?
Podziemne sieci często wymagają więcej niż jednego połączenia kabla z urządzeniem. Mogą potrzebować punktu pętli, punktu rozgałęzienia, tymczasowego miejsca testowego, zapasowego przejścia lub pozycji odłączającej.
Złącze odłączalne zapewnia wiele kompatybilnych interfejsów w jednej uziemionej obudowie. W zależności od konfiguracji może obsługiwać:
- Pętle kablowe przychodzące i wychodzące
- Połączenia gałęzi
- Łączenie kabli
- Punkty sekcjonujące
- Uziemienie tymczasowe
- Podłączenie sprzętu testowego lub konserwacyjnego
- Przyszła rozbudowa podajnika
Ta modułowa konstrukcja może zmniejszyć liczbę stałych połączeń wymaganych wewnątrz szafy lub obudowy. Daje również planistom systemów określony punkt do przyszłych zmian.
W sieciach o wyższym natężeniu prądu szyny zbiorcze 600A i układy złączek typu T mogą pełnić podobną rolę w organizacji systemu. Standardowe, kształtowe i mieszane szyny zbiorcze mogą być stosowane tam, gdzie w tym samym układzie dystrybucyjnym muszą być uwzględnione różne kierunki kabli lub interfejsy 200A i 600A.
Układ szyn zbiorczych powinien zostać potwierdzony podczas projektowania urządzeń. Dodanie rozłączalnego złącza po wyprodukowaniu rozdzielnicy lub szafy odgałęźnej może spowodować niewystarczającą przestrzeń na zgięcie, złe ułożenie kabli lub nadmierne naprężenia mechaniczne na dławiku.
Jak uziemienie i akcesoria ochronne zmniejszają ryzyko konserwacji?
Niezawodność obejmuje możliwość przeprowadzania konserwacji bez uszkadzania systemu kablowego lub pozostawiania nieprawidłowo zabezpieczonych interfejsów.
Uziemienie łokci
Uziemienie łokciowe można zainstalować na kompatybilnym, odłączonym od zasilania interfejsie jako część zatwierdzonej procedury uziemienia. Zapewnia ono widoczne połączenie między obwodem kablowym a ziemią, pomagając personelowi konserwacyjnemu ustanowić i zweryfikować wymaganą stan uziemienia.
Uziemienie łokciowe nie zastępuje izolacji, testowania napięcia ani procedury blokady miejsca pracy. Jest to jeden z elementów kompletnego systemu bezpiecznej pracy.
Izolowane nakładki ochronne
Nieużywanego dławika lub złącza nie należy pozostawiać odsłoniętego. Kompatybilna, izolowana osłona chroni złącze przed wilgocią, kurzem, przypadkowym kontaktem i uszkodzeniami mechanicznymi.
Osłony ochronne są ważne dla zapasowych przejść przeznaczonych do przyszłej rozbudowy. Bez odpowiedniej ochrony zapasowy dławik może ulec zniszczeniu, zanim zostanie oddany do użytku.
Pojemnościowe punkty testowe
Niektóre konfiguracje złączy łokciowych zawierają punkt testowy pojemnościowy. Może on ułatwić sprawdzanie stanu obwodu przy użyciu odpowiedniego sprzętu i procedur. Nie należy go traktować jako substytutu zatwierdzonego procesu wykrywania napięcia i bezpieczeństwa.
Ograniczniki przepięć łokciowe
Ogranicznik przepięć łokciowy można podłączyć do kompatybilnego interfejsu, aby pomóc ograniczyć przepięcia pochodzące od wyładowań atmosferycznych lub zdarzeń przełączania. Jest szczególnie przydatny tam, gdzie ochrona przeciwprzepięciowa jest wymagana w pobliżu transformatora, szafy rozdzielczej lub punktu wejścia kabla podziemnego.
Razem te akcesoria zamieniają rozłączny Złącze jako część szerszego systemu konserwacji i ochrony, a nie jako odizolowane zakończenie kabla.
Jakie ryzyka niezawodności należy sprawdzić podczas wyboru?
Poniższa tabela przedstawia powiązanie typowych ryzyk związanych z podziemnymi sieciami dystrybucyjnymi z odpowiednimi decyzjami dotyczącymi złączy.
| Ryzyko dystrybucji podziemnej | Jak system złączy pomaga | Informacje do potwierdzenia |
| Wilgoć lub zanieczyszczenie na styku | Izolowana, ekranowana i uszczelniona konstrukcja połączeniowa | Środowisko instalacji i układ uszczelnienia |
| Ogrzewanie lokalne | Stabilne złącze przewodu i dopasowany interfejs stykowy | Rozmiar przewodu, typ zacisku i metoda montażu |
| Wyładowanie niezupełne | Kontrolowana geometria izolacji i przejście ekranu kabla | Średnica izolacji kabla i wymiary przygotowania |
| Trudna izolacja usterek | Wtyki i planowane punkty sekcjonowania | Schemat sieci i sekwencja działania |
| Odsłonięty zapasowy tuleja | Izolowana nasadka ochronna | Interfejs i klasa napięciowa |
| Niebezpieczne uziemienie konserwacyjne | Kompatybilny łokieć uziemiający i zdefiniowany punkt uziemienia | Procedura uziemienia i ocena akcesoriów |
| Przepięcie wchodzące do podziemnego sprzętu | Ogranicznik przepięciowy łokciowy w pobliżu punktu połączenia | Napięcie systemowe i koordynacja zabezpieczeń |
| Na miejscu zainstalowano nieprawidłowy złącznik. | Jasne dopasowanie modelu, etykiety i kompletne zestawy | Dane kablowe, rysunek dławika i lista akcesoriów |
| Nadmierna siła zginania kabla | Odpowiednia orientacja złącza i prześwit obudowy | Kierunek wprowadzenia kabla i minimalny promień gięcia |
| Niekompletny plan przyszłej ekspansji | Połączenie, szyna zbiorcza lub układ zapasowych interfejsów | Liczba obecnych i przyszłych obwodów |
Przeg
Co powinno znaleźć się w zapytaniu o złącze rozłączne?
Jasne zapytanie pozwala producentowi złączy rozłącznych na ocenę całego połączenia, zamiast rekomendowania złącza jedynie na podstawie napięcia i rozmiaru przewodu.
Dla projektu podziemnej dystrybucji, proszę podać:
- Schemat jednokreskowy lub schemat połączeń
- Napięcie nominalne i maksymalne systemu
- Wymagany prąd ciągły
- Wymaganie obciążeniowe lub beznapięciowe
- Producent kabli i typ kabla
- Materiał przewodnika i pole przekroju
- Średnica nad ekranem przewodu
- Średnica ponad izolacją kabla
- Izolacja i materiał kurtki
- Typ i model urządzenia
- Rysunek połączenia tulei
- Kierunek wprowadzenia kabla
- Dostępna przestrzeń instalacyjna
- Wymagane złącze, nasadka, uziemienie lub akcesoria przeciwprzepięciowe
- Obowiązująca norma i wymagania testowe
- Wymagania dotyczące ilości, opakowania i oznakowania
Fotografie mogą pomóc w identyfikacji istniejącej instalacji, ale same fotografie zazwyczaj nie wystarczają do ostatecznego dopasowania. W miarę możliwości należy dostarczyć wymiary, rysunki urządzeń i dane kablowe.

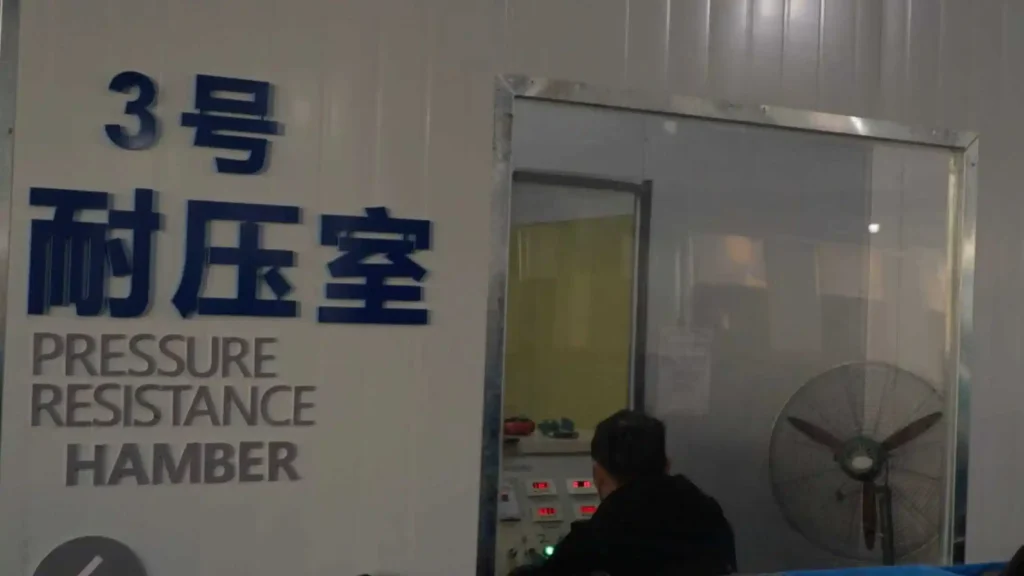

Jak kontrola produkcji wspiera niezawodność połączeń?
Niezawodny projekt nadal zależy od spójnej produkcji. Formowana izolacja, warstwy półprzewodnikowe, elementy przewodzące i interfejs sprzętu muszą pozostać w ramach określonych wymagań materiałowych i wymiarowych.
Ważne kontrole produkcyjne obejmują:
- Identyfikacja i przechowywanie materiałów gumowych
- Zapobieganie zanieczyszczeniu pyłem i metalami
- Stabilne warunki formowania i utwardzania
- Kontrola pozycji warstw izolacyjnych i półprzewodnikowych
- Inspekcja wymiarowa interfejsu
- Identyfikacja terminala i sondy
- Inspekcja powierzchni
- Weryfikacja montażu
- Testy elektryczne
- Kontrola kompletności zestawu i etykiety
YIEOU produkuje zarówno formowane gumowe elementy złączy, jak i powiązane z nimi epoksydowe interfejsy po stronie sprzętu. Jej możliwości produkcyjne i kontrolne obejmują automatyczne wtryskiwanie gumy, formowanie epoksydowe, analizę materiałów, testy wytrzymałości napięciowej oraz testy wyładowań niezupełnych.
Dla kupujących projekty praktyczną zaletą jest skoordynowana kontrola złącza, tulei i akcesoriów pomocniczych. Kiedy te części są przeglądane razem, łatwiej jest potwierdzić zgodność interfejsów, skompletować odpowiedni zestaw instalacyjny i utrzymać spójność przy powtarzalnych zamówieniach.
Najczęściej zadawane pytania
Czy złącze rozłączalne może zapobiec każdemu uszkodzeniu kabla podziemnego?
Nie. Nie zapobiegnie to uszkodzeniom w innym miejscu kabla, nieprawidłowemu zainstalowaniu, uszkodzeniom zewnętrznym spowodowanym przez wykopaliska ani przeciążeniu systemu. Poprawia niezawodność interfejsu między kablem a urządzeniem, gdy produkt jest prawidłowo dobrany, zainstalowany i użytkowany.
Czy złącze kablowe 200A można rozłączyć pod napięciem?
Tylko wtedy, gdy kompletny system złączy jest specjalnie przystosowany do operacji rozłączania pod obciążeniem, a prace są wykonywane przy użyciu zatwierdzonych narzędzi, procedur i warunków eksploatacji. Należy przestrzegać parametrów znamionowych produktu i lokalnych wymogów bezpieczeństwa.
Czy złącze deadbreak 600A może być używane do rutynowych przełączeń?
Nie. Rozłącznik bez obciążenia nie jest urządzeniem do przełączania obciążeń. Należy go rozłączać dopiero po prawidłowym odłączeniu zasilania, izolacji, sprawdzeniu i uziemieniu obwodu.
Dlaczego wymagana jest średnica izolacji kabla?
Rozmiar przewodu identyfikuje przewód elektryczny, ale nie określa zewnętrznych wymiarów izolacji kabla. Złącze lub adapter kablowy musi pasować do rzeczywistej średnicy izolacji, aby zapewnić zamierzone dopasowanie, kontrolę naprężeń i uszczelnienie.
Czy należy zamawiać osłony ochronne na nieużywane interfejsy?
Tak. Każdy niewykorzystany, zgodny z wymaganiami, tuleja, złącze lub interfejs szyny zbiorczej powinien być zabezpieczony określoną izolowaną osłoną ochronną. Pozostawienie interfejsu odsłoniętym może spowodować, że wilgoć, brud lub uszkodzenia fizyczne wpłyną na przyszłe działanie.
Zbuduj niezawodność pod ziemią wokół kompletnego połączenia
Złącza rozłączne Poprawa niezawodności podziemnych sieci dystrybucyjnych poprzez ochronę połączeń kablowych, wspieranie kontrolowanych pól elektrycznych, utrzymanie uziemionej osłony oraz zapewnienie zdejmowanych punktów połączeń do izolacji, testowania i rekonfiguracji sieci.
Ich największa wartość ujawnia się, gdy cały system jest planowany razem. Kabel, zacisk przewodu, korpus złącza, tuleja, złącze, akcesorium uziemiające, osłona ochronna i układ ochrony przeciwprzepięciowej muszą do siebie pasować.
YIEOU dostarcza systemy rozłączalnych złączek obciążalnych 200A i beznapięciowych 600A do zastosowań w podziemnych sieciach elektroenergetycznych średniego napięcia. Nasza oferta obejmuje złączki typu elbow, złączki trójnikowe, wkłady izolacyjne, izolatory integralne, rozgałęźniki, szyny zbiorcze, złączki uziemiające, zaślepki izolowane oraz odgromniki typu elbow.
