Introduzione
The zinc oxide arrestare series HY(YH)2.5WD-0.66~1.14kV stands out as a sophisticated solution for overvoltage protection in the ever-evolving landscape of electrical power systems, ensuring reliable and safe operation is paramount. Among the critical components safeguarding these systems. This comprehensive guide delves into the technical specifications, applications, advantages, and implementation considerations of these essential protective devices. Whether you’re an electrical engineer, facility manager, or procurement specialist, understanding the intricacies of zinc oxide arresters will empower you to make informed decisions for your power infrastructure protection strategy.
Comprendere gli scaricatori a ossido di zinco
Gli scaricatori a ossido di zinco (ZnO) rappresentano un significativo progresso nella tecnologia di protezione contro le sovratensioni. A differenza dei tradizionali scaricatori al carburo di silicio, che si basano su un meccanismo a scintilla, i moderni scaricatori a ossido di zinco utilizzano una caratteristica tensione-corrente non lineare che consente loro di condurre correnti elevate quando la tensione supera una certa soglia, rimanendo virtualmente isolanti in condizioni operative normali.
The fundamental principle behind zinc oxide arresters lies in the unique properties of the zinc oxide ceramic material. When manufactured with appropriate additives and sintered at high temperatures, ZnO grains form a microstructure with numerous grain boundaries that create a highly nonlinear electrical characteristic. This behavior enables the arrestare to clamp overvoltages effectively while minimizing power losses during normal system operation.
HY(YH)2.5WD-0.66~1.14kV: Analisi della Denominazione del Modello
To fully appreciate the capabilities of the HY(YH)2.5WD-0.66~1.14kV zinc oxide arrestare series, it’s essential to understand each component of its model designation:
- HY(YH): Indica la serie del prodotto, con "HY" come designazione principale e "YH" che rappresenta una variante alternativa o regionale.
- 2.5Specifica la capacità di corrente di scarica, indicando tipicamente la capacità di gestire una corrente di scarica impulsiva di 2,5 kA.
- WD: Indica caratteristiche speciali, spesso indicando un'applicazione "all'aperto" e potenzialmente includendo funzionalità aggiuntive come il monitoraggio della corrente di dispersione o meccanismi di disconnessione.
- 0,66~1,14kVSpecifica l'intervallo di tensione nominale, indicando che questi scaricatori sono progettati per sistemi operanti tra 660V e 1140V.
Questa convenzione di denominazione sistematica consente agli ingegneri di identificare rapidamente le specifiche chiave e le applicazioni di ciascun scaricatore della serie.

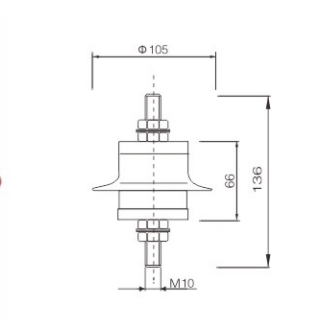

Specifiche tecniche e caratteristiche prestazionali
La serie di scaricatori a ossido di zinco HY(YH)2.5WD-0.66~1.14kV incorpora diverse specifiche tecniche che li rendono particolarmente efficaci per applicazioni di media tensione:
Parametri Elettrici Chiave
| Parametro | Specifiche | Significato |
|---|---|---|
| Tensione nominale | 0,66~1,14kV | Tensione massima continua che il limitatore di sovratensione può sopportare |
| Capacità di scarica | 2,5 kA | Corrente di impulso massima che il limitatore può scaricare in sicurezza |
| Impulso di Fulmine di Tenuta | 10/20μs waveform | Capacità di gestire sovratensioni indotte da fulmini |
| Intervallo di temperatura operativa | -40°C a +40°C | Adattabilità ambientale |
| Corrente di dispersione | ≤50μA at 75% Uriferimento | Indica lo stato di salute dell'interruttore. |
Composizione e Costruzione del Materiale
Gli scaricatori HY(YH)2.5WD-0.66~1.14kV utilizzano dischi ceramici di ossido di zinco di alta qualità come materiale varistore primario. Questi dischi sono fabbricati attraverso un processo preciso che coinvolge:
- Preparazione di polvere di ZnO con opportuni droganti (come ossido di bismuto, ossido di cobalto e ossido di manganese)
- Compressione della polvere in pastiglie sotto pressione controllata
- Sinterizzazione a temperature superiori a 1000°C per ottenere la microstruttura desiderata
- Applicazione di elettrodi e anelli di grading per garantire una distribuzione uniforme della tensione
L'alloggiamento è tipicamente costituito da gomma siliconica o porcellana, con la gomma siliconica che offre prestazioni superiori in condizioni ambientali difficili grazie alle sue eccellenti proprietà idrofobiche e alla resistenza al tracciamento.
Vantaggi Tecnici della Serie HY(YH)2.5WD-0.66~1.14kV
Prestazioni di protezione superiori
La serie HY(YH)2.5WD-0.66~1.14kV offre una protezione eccezionale grazie alla sua caratteristica tensione-corrente altamente non lineare. Questa caratteristica consente al limitatore di sovratensione di:
- Limitare le sovratensioni a livelli sicuri entro microsecondi
- Assorbe grandi picchi di energia senza danni
- Garantire prestazioni costanti in un'ampia gamma di condizioni operative
- Minimizzare le perdite di potenza durante il normale funzionamento
Durabilità e affidabilità migliorate
Questi scaricatori sono progettati per una lunga durata grazie a diverse caratteristiche di progettazione:
- Sigillatura ermeticaPreviene l'infiltrazione di umidità, una causa comune di guasti prematuri
- Sistemi di scarico della pressioneGestire in sicurezza l'aumento di pressione interna in condizioni di guasto estreme
- Materiali Resistenti alla Corrosione: Estendere la durata di servizio in ambienti difficili
- Stabilità termicaMantiene le caratteristiche prestazionali in un ampio intervallo di temperature
Design a misura di manutenzione
La serie HY(YH)2.5WD-0.66~1.14kV incorpora caratteristiche che semplificano la manutenzione e il monitoraggio:
- Monitoraggio della Corrente di PerditaPermette la rilevazione precoce di un potenziale degrado
- Indicatori visiviFornire informazioni sullo stato chiare senza richiedere attrezzature di test specializzate
- Design modulareFacilita la rapida sostituzione dei singoli componenti
Applicazioni nei sistemi di potenza
La serie di scaricatori a ossido di zinco HY(YH)2.5WD-0.66~1.14kV trova applicazione in vari componenti e ambienti del sistema elettrico:
Sistemi di distribuzione a media tensione
Questi scaricatori sono particolarmente adatti per le reti di distribuzione di media tensione, dove proteggono:
- Trasformatori di distribuzione da sovratensioni di manovra e fulmini
- Apparecchiatura di manovra e interruttori automatici dalle sovratensioni transitorie
- Terminazioni e giunzioni di cavi dallo stress dell'isolamento
- Sistemi di potenza industriali dai transitori di tensione
Integrazione delle energie rinnovabili
Con la rapida espansione delle fonti di energia rinnovabile, la serie HY(YH)2.5WD-0.66~1.14kV svolge un ruolo cruciale in:
- Protezione degli inverter solari dai transitori indotti dalla rete
- Protezione dell'elettronica di potenza delle turbine eoliche
- Garantire un funzionamento affidabile dei sistemi di accumulo a batteria
- Mitigazione delle sovratensioni di commutazione negli impianti di generazione rinnovabile
Strutture industriali e commerciali
In contesti industriali e commerciali, questi scaricatori forniscono protezione per:
- Motori e azionamenti a velocità variabile
- Apparecchiature per il miglioramento della qualità dell'energia
- Sistemi di controllo di processo critici
- Impianti elettrici per edifici commerciali
Linee guida per l'installazione
Una corretta installazione è fondamentale per garantire le prestazioni ottimali e la longevità dei parafulmini a ossido di zinco. Le seguenti linee guida devono essere seguite durante l'installazione dei parafulmini serie HY(YH)2.5WD-0.66~1.14kV:
Considerazioni sul montaggio
- OrientamentoInstallare i parafulmini nell'orientamento raccomandato (tipicamente verticale) come specificato dal produttore
- SdoganamentoGarantire un'adeguata distanza elettrica dai componenti adiacenti secondo gli standard di installazione.
- Supporto meccanicoUtilizzare hardware di montaggio appropriato per resistere a sollecitazioni meccaniche ed eventi sismici
- AccessibilitàPosizione per facile ispezione e manutenzione
Connessioni elettriche
- Dimensionamento dei conduttoriUtilizzare conduttori di sezione adeguata per minimizzare l'impedenza
- Coppia di serraggioApplicare i valori di coppia specificati dal produttore ai punti di connessione
- Messa a terraGarantire connessioni di messa a terra a bassa impedenza secondo gli standard IEEE
- Distanza di scaricaMantenere una distanza adeguata dagli altri componenti sotto tensione
Protezione ambientale
- Selezione dell'involucroScegliere custodie appropriate per applicazioni interne o esterne
- Controllo della contaminazioneInstallare in luoghi con minimo inquinamento o utilizzare modelli resistenti all'inquinamento.
- Gestione della temperaturaGarantire un'adeguata ventilazione negli ambienti ad alta temperatura
Procedure di Manutenzione e Test
La manutenzione e i test regolari sono essenziali per garantire l'affidabilità continua degli scaricatori di ossido di zinco. La serie HY(YH)2.5WD-0.66~1.14kV può essere mantenuta efficacemente attraverso le seguenti procedure:
Ispezione di routine
Le ispezioni visive dovrebbero essere eseguite a intervalli regolari per identificare:
- Segni di danno fisico (crepe, tracce, erosione)
- Scolorimento indicativo di potenziale surriscaldamento
- Corrosione dei componenti esterni
- Corretto funzionamento dei sistemi di scarico della pressione
- Integrità dei sistemi di tenuta
Test diagnostici
I test completi dovrebbero includere:
- Misurazione della corrente di dispersione:
- Eseguire al 75% della tensione di riferimento
- Confrontare con i valori di riferimento e le specifiche del produttore
- Monitorare le tendenze in aumento che indicano un degrado
- Test di Resistenza di Isolamento:
- Utilizzare un megger da 500V o 1000V
- Confrontare con le misurazioni precedenti e i valori accettabili
- Verifica del contatore di scarica:
- Garantire il corretto funzionamento dei contatori di scarica
- Ripristina dopo la registrazione dei conteggi per l'analisi
- Termografia:
- Individua i punti critici che indicano potenziali problemi
- Confronta con le immagini a infrarossi delle ispezioni precedenti
Programma di test periodici
| Tipo di test | Frequenza | Scopo |
|---|---|---|
| Ispezione visiva | Trimestrale | Identificare anomalie fisiche |
| Corrente di dispersione | Annualmente | Monitorare lo stato del varistore |
| Resistenza di isolamento | Ogni 3 anni | Valutare l'integrità complessiva dell'isolamento |
| Capacità di scarica | Ogni 5 anni | Verificare la capacità di protezione |
Risoluzione dei problemi comuni
Nonostante il loro design robusto, gli scaricatori di ossido di zinco possono occasionalmente presentare problemi. La seguente guida alla risoluzione dei problemi affronta i problemi comuni della serie HY(YH)2.5WD-0.66~1.14kV:
Anomalie della corrente di dispersione
Sintomi: Corrente di dispersione eccessiva o rapido aumento nel tempo
Possibili cause:
- Contaminazione della superficie dell'alloggiamento
- Degrado degli elementi varistore
- Installazione o messa a terra impropria
- Tensione superiore ai valori nominali
Soluzioni:
- Pulire la superficie dell'alloggiamento con agenti detergenti appropriati
- Eseguire test diagnostici per determinare se la sostituzione è necessaria
- Verificare che le tensioni di sistema siano entro le specifiche
- Controllare e migliorare i collegamenti di messa a terra
Danni fisici
SintomiCrepe, solchi o erosione sull'alloggiamento
Possibili cause:
- Stress meccanico durante l'installazione o il funzionamento
- Esposizione ambientale (raggi UV, cicli di temperatura, inquinamento)
- Sovraccarico elettrico in condizioni di guasto
Soluzioni:
- Sostituire immediatamente gli scaricatori danneggiati
- Installare scudi protettivi in ambienti ad alto stress
- Selezionare scaricatori appropriati per condizioni ambientali specifiche
Attivazione di scarico della pressione
SintomiSegni di scarico o rottura di pressione
Possibili cause:
- Guasto interno o sovratensione grave
- Difetto di fabbricazione
- Invecchiamento oltre la vita utile di servizio
Soluzioni:
- Sostituire scaricatore difettoso
- Indagare sulle condizioni del sistema che potrebbero aver causato il guasto
- Implementare una pianificazione delle ispezioni più frequente per unità simili
Confronto con tecnologie di protezione alternative
Comprendere come gli scaricatori a ossido di zinco si confrontano con altre tecnologie di protezione da sovratensione aiuta a selezionare la soluzione più appropriata per applicazioni specifiche.
Ossido di Zinco contro Scaricatori a Carburo di Silicio
| Caratteristica | Scarico a ossido di zinco | Scarico a ossido di silicio |
|---|---|---|
| Caratteristica Tensione-Corrente | Altamente non lineare | Moderatamente non lineare |
| Capacità di assorbimento energetico | Eccellente | Limitato |
| Tensione Operativa Continua | Può sopportare la tensione di sistema | Richiede interruzioni di serie |
| Tempo di risposta | Più veloce | Più lentamente |
| Dimensioni e peso | Più piccolo e leggero | Più grande e più pesante |
| Requisiti di manutenzione | Minimale | Regolare regolarmente la distanza. |
Ossido di Zinco contro Scaricatori con Intercapedine
I moderni dispositivi di protezione contro le sovratensioni spesso combinano varistori di ossido di zinco con scaricatori a scintilla per fornire una protezione avanzata:
- Vantaggi del design senza interruzioni:
- Non è richiesta la manutenzione del gioco.
- Prestazioni migliori sotto sovratensione continua
- Dimensioni più compatte
- Affidabilità migliorata
- Vantaggi del design a intervalli:
- Può gestire sovratensioni temporanee più elevate
- Corrente di dispersione ridotta
- Migliore stabilità termica in condizioni estreme
Ossido di Zinco contro Resistenze Dipendenti dalla Tensione (VDR)
Sebbene entrambi utilizzino la tecnologia dell'ossido di zinco, i VDR tipicamente:
- Avere caratteristiche non lineari meno pronunciate
- Offrire una minore capacità di assorbimento energetico
- Sono più adatti per applicazioni a bassa tensione
- Richiede una sostituzione più frequente
Criteri di selezione per la serie HY(YH)2.5WD-0.66~1.14kV
Quando si selezionano scaricatori a ossido di zinco per applicazioni specifiche, considerare i seguenti fattori:
Considerazioni sulla tensione di sistema
La serie HY(YH)2.5WD-0.66~1.14kV è progettata per sistemi con tensioni comprese tra 660V e 1140V. Le considerazioni chiave includono:
- Tensione Massima di Esercizio ContinuoDeve superare la tensione continua più alta prevista dal sistema
- Resistenza alle sovratensioni temporaneeDovrebbe tollerare sovratensioni temporanee indotte dal sistema
- Frequenza nominaleDeve corrispondere alla frequenza di sistema (tipicamente 50Hz o 60Hz)
Fattori ambientali
Selezionare modelli appropriati in base all'ambiente di installazione:
- Gravità dell'inquinamentoScegliere gradi resistenti all'inquinamento per aree ad alta contaminazione
- Intervallo di temperaturaVerificare la compatibilità con le condizioni climatiche locali
- AltitudineConsiderare la riduzione di potenza per installazioni sopra i 1000 metri
- Esterno vs. InternoSelezionare l'alloggiamento e la sigillatura appropriati per la posizione
Requisiti specifici dell'applicazione
Diverse applicazioni potrebbero avere requisiti specifici:
- Energie rinnovabiliCerca una capacità di ciclaggio termico migliorata
- Ambienti IndustrialiConsiderare la resistenza alle vibrazioni e la robustezza meccanica
- Sistemi Armonici RicchiVerificare la compatibilità con la distorsione della forma d'onda
- Installazioni con spazio limitatoSelezionare modelli compatti con distanze di isolamento adeguate
Standard di settore e conformità
La serie di scaricatori a ossido di zinco HY(YH)2.5WD-0.66~1.14kV è conforme a varie norme e specifiche internazionali:
Standard Chiave
- CEI 60099-4Scaricatori di sovratensione a ossido metallico per sistemi in corrente alternata
- IEEE C62.11: Norma per scaricatori di sovratensione a ossido metallico per circuiti di potenza in corrente alternata
- GB 11032Scaricatori di sovratensione per sistemi di alimentazione in corrente alternata (norma cinese)
- UL 1449Dispositivi di protezione contro le sovratensioni per l'uso nei sistemi di distribuzione dell'energia
Test e Certificazione
La serie viene solitamente sottoposta a rigorosi test per garantirne la conformità:
- Test di tipoVerificare la conformità del progetto alle norme
- Test di routineGarantire la qualità di ogni unità di produzione
- Test specialiValidare le prestazioni in condizioni specifiche
Tendenze future nella tecnologia degli scaricatori di ossido di zinco
Il campo della protezione da sovratensioni continua a evolversi, con diverse tendenze emergenti che influenzano la progettazione e l'applicazione degli scaricatori a ossido di zinco:
Integrazione di monitoraggio intelligente
I futuri scaricatori di sovratensione incorporeranno sempre più capacità di monitoraggio avanzate:
- Monitoraggio delle condizioni in tempo reale tramite sensori integrati
- Comunicazione wireless per la segnalazione dello stato da remoto
- Manutenzione predittiva algoritmi basati sui dati di performance
- Integrazione con sistemi di smart grid per una protezione coordinata
Materiali Avanzati
I progressi nella scienza dei materiali porteranno a:
- Formulazioni di varistori migliorate con caratteristiche non lineari migliorate
- Componenti potenziati dalla nanotecnologia per prestazioni migliori
- Materiali ecologici ridurre l'impatto ambientale
- Proprietà autoriparanti estensione della durata di servizio
Strategie di protezione avanzate
I sistemi futuri impiegheranno approcci di protezione più sofisticati:
- Sistemi di protezione coordinati con più tipi di scaricatori
- Tecnologie di risposta dinamica adattamento alle mutevoli condizioni del sistema
- Ottimizzato dall'intelligenza artificiale schemi di protezione
- Soluzioni di protezione ibrida combinare tecnologie diverse
Conclusione
Scaricatori a ossido di zinco serie HY(YH)2.5WD-0.66~1.14kV rappresenta una soluzione sofisticata per la protezione da sovratensioni nei sistemi elettrici di media tensione. Grazie alle sue caratteristiche non lineari superiori, alla costruzione robusta e alle applicazioni versatili, questa serie offre una protezione affidabile contro i fulmini e le sovratensioni di manovra, minimizzando al contempo le perdite di potenza durante il normale funzionamento.
Comprendendo le specifiche tecniche, le corrette procedure di installazione, i requisiti di manutenzione e i criteri di selezione, i professionisti dell'elettricità possono massimizzare l'efficacia e la longevità di questi dispositivi di protezione. Poiché i sistemi di alimentazione continuano a evolversi con una crescente integrazione delle energie rinnovabili e tecnologie di smart grid, i scaricatori a ossido di zinco come la serie HY(YH)2.5WD-0.66~1.14kV rimarranno componenti essenziali per garantire l'affidabilità e la sicurezza dell'infrastruttura elettrica.
Investire in una protezione di qualità contro le sovratensioni non è semplicemente una questione di conformità, ma una decisione strategica che protegge apparecchiature di valore, garantisce un funzionamento continuo e migliora la resilienza complessiva del sistema. La serie HY(YH)2.5WD-0.66~1.14kV, con le sue prestazioni comprovate e l'adattabilità a varie applicazioni, rappresenta una scelta affidabile per ingegneri e responsabili di impianti che cercano una protezione ottimale del sistema di alimentazione.
