Em um sistema de cabos de média tensão, a escolha entre um conector de bucha de passagem única e de passagem dupla não é simplesmente uma questão de selecionar um produto em vez de outro.
A estrutura do bucha afeta como os cabos se conectam a transformadores, quadros de distribuição, unidades de anel, equipamentos de ramificação de cabos e outros equipamentos de média tensão. Ela também determina quantas interfaces de conexão separáveis estão disponíveis na mesma posição do equipamento.
Na YIEOU, fabricamos Conector Separador sistemas e acessórios de cabos de média tensão relacionados para diferentes equipamentos e layouts de cabos. Quando um projeto requer conectores de bucha de passagem única ou dupla, normalmente começamos com o arranjo da conexão elétrica em vez de apenas o nome do produto.
Precisamos entender quantas interfaces de cabo são necessárias, para que cada interface será usada, qual equipamento está sendo conectado e se o projeto necessita de uma conexão adicional para outro cabo, uma posição sobressalente, aterramento, teste ou expansão futura.
Uma estrutura de passagem única é frequentemente suficiente quando uma conexão de cabo é necessária na posição do equipamento. Uma estrutura de passagem dupla fornece outra interface separável compatível quando dois pontos de conexão são necessários.
A escolha correta depende do layout real do projeto e de como o Conector Separador, interface do equipamento, especificação do cabo, tensão nominal, corrente nominal e acessórios de média tensão circundantes trabalham em conjunto.
Qual é a diferença entre conectores de bucha de passagem única e passagem dupla?
A diferença mais prática é o número de interfaces de conexão separáveis disponíveis no ponto de conexão do equipamento.
A sconector de bucha de passagem única geralmente fornece uma interface utilizável para uma conexão de cabo.
A conector de bucha de passagem dupla fornece duas interfaces utilizáveis, permitindo que outro conector ou acessório compatível seja conectado na mesma posição.
Por exemplo, se um transformador necessita apenas de uma conexão de cabo de entrada em cada fase, uma configuração de passagem única pode ser suficiente.
Se um cabo entra no equipamento e outro cabo precisa continuar em direção ao próximo transformador, seção de painel de controle ou ponto de distribuição, o projeto pode exigir uma configuração de passagem dupla.
A decisão, portanto, começa com a função de cada conexão de cabo, em vez de simplesmente escolher a estrutura com mais interfaces.
Uma Estrutura de Passagem Única é Adequada Quando Apenas Uma Interface de Cabo é Necessária
Uma configuração de passagem única é geralmente a opção mais direta quando um cabo precisa se conectar a uma interface de equipamento.
Situações típicas incluem:
- um cabo de entrada alimentando um transformador;
- arranjo de distribuição radial;
- posições de equipamento sem conexão de cabo downstream;
- instalações onde a ramificação é tratada em outro ponto;
- projetos sem uma segunda conexão planejada na mesma interface.
Neste tipo de arranjo, o Conector Separador conecta o cabo de média tensão preparado à interface compatível do lado do equipamento.
Para um sistema de desconexão de carga de 200A, por exemplo, o conector de cotovelo precisa corresponder à interface de bucha de desconexão de carga correspondente. A classe de tensão, a corrente nominal, o tamanho do condutor do cabo, o diâmetro do isolamento do cabo, o sistema de contato e a estrutura da interface devem ser confirmados em conjunto.
Se apenas uma interface for necessária, adicionar uma segunda não melhora automaticamente a instalação.
Uma interface energizada e não utilizada ainda precisa ser devidamente isolada e protegida, portanto, o segundo ponto de conexão deve ter um propósito de projeto claro.
Quando um conector de bucha de passagem dupla faz mais sentido?
Uma estrutura de passagem dupla torna-se útil quando duas interfaces de conexão separáveis compatíveis são necessárias na mesma posição do equipamento.
Uma situação comum é uma rede de distribuição onde um cabo chega ao equipamento e outro cabo continua para a próxima seção do sistema.
Também pode ser considerado quando um projeto reserva intencionalmente outro ponto de conexão para expansão futura ou outro acessório planejado.
Antes de confirmar uma configuração de passagem dupla, vários pontos devem estar claros:
- De onde vem o primeiro cabo?
- Para onde vai o segundo cabo?
- Ambas as interfaces serão usadas durante a operação normal?
- Uma interface é destinada como reserva?
- Alguma das interfaces será usada para aterramento ou teste?
- A expansão futura já está incluída no projeto?
- Que tipo de conector será instalado em cada interface?
Estes detalhes afetam não apenas o conector da bucha, mas também o completo Conector Separador e configuração de acessórios.
Passagem Dupla Não Significa Automaticamente Alimentação em Ciclo
Conectores de bucha de passagem dupla são frequentemente associados a aplicações de alimentação em anel, mas os dois conceitos não devem ser tratados como a mesma coisa.
Um conector de bucha de passagem dupla descreve a disponibilidade física de duas interfaces separáveis compatíveis.
Um sistema de alimentação em anel descreve como a rede de distribuição de média tensão está organizada eletricamente.
Projetos de loop de alimentação frequentemente exigem múltiplos pontos de conexão de cabos, portanto, componentes de passagem dupla ou com múltiplas interfaces podem ser naturalmente utilizados. No entanto, duas interfaces físicas sozinhas não definem a topologia completa da rede.
A conexão também pode envolver buchas adicionais, junções, funções de aparelhagem, equipamentos de proteção ou conexões de equipamentos internos.
Por essa razão, um diagrama unifilar ou um desenho de conexão é muito mais útil do que depender apenas de termos como "alimentação radial" ou "alimentação em anel".
O desenho mostra qual cabo está entrando, qual cabo está saindo, quais interfaces estão ativas e se alguma posição precisa permanecer disponível para uso futuro.
Confirme o número de interfaces antes de finalizar os acessórios
Mudar de uma estrutura de passagem única para uma de passagem dupla também pode alterar a lista de acessórios.
Dependendo do projeto, a conexão completa pode incluir:
- conectores de cotovelo para interrupção de carga
- buchas de inserção;
- buchas de equipamento
- conectores de bucha de passagem única ou dupla;
- tampas isoladas;
- apoio de cotovelos
- junções;
- Dispositivos de proteção contra surtos
- acessórios de estacionamento ou de contenção.
Nem todo projeto precisa de todos os componentes.
A combinação de acessórios deve seguir o layout elétrico real.
Por exemplo, se um conector de passagem dupla tiver uma conexão de cabo operacional e uma interface não utilizada, a interface sobressalente não pode simplesmente permanecer aberta.
Precisa de uma solução compatível de isolamento e blindagem antes que o sistema seja energizado.
Se a interface de reserva se destina a expansão futura, também vale a pena confirmar o sistema de cabos e conectores planejado no início do projeto. Isso facilita o trabalho de conexão futuro e evita alterações desnecessárias na interface do lado do equipamento.
A classificação de tensão sozinha não é suficiente para compatibilizar um sistema de conectores separáveis.
A tensão do sistema é um dos primeiros parâmetros a serem confirmados, mas não pode determinar a configuração completa do conector por si só.
Dois produtos podem pertencer à mesma classe geral de tensão e ainda assim usar interfaces, classificações de corrente, faixas de cabos ou estruturas de conexão diferentes.
Para uma correspondência completa, as seguintes informações devem ser normalmente consideradas em conjunto:
| Project information | O que precisa ser confirmado |
| Tensão do sistema | Classe de isolamento exigida |
| Corrente nominal | Sistema de conectores e requisito de corrente |
| Requisito de passagem única ou dupla | Número de interfaces do lado do equipamento |
| Tipo de equipamento | Estrutura de instalação e conexão |
| Tipo de bucha/interface | Compatibilidade mecânica e elétrica |
| Tamanho do condutor do cabo | Faixa de contato e conexão do condutor |
| Diâmetro da isolação do cabo | Corpo do conector e faixa de vedação |
| Construção de cabos | Preparação de cabos e correspondência de acessórios |
| Número de cabos | Disposição de conexão necessária |
| Desenho de rede | Função de cada ponto de conexão |
| Requisito de interface sobressalente | Necessidade de acessórios isolantes |
| Disposição de aterramento | Configuração de aterramento e blindagem |
Para sistemas de conectores separáveis, a compatibilidade de interface é especialmente importante.
O corpo do conector, o componente do lado do equipamento, o sistema de contato e as dimensões do cabo precisam funcionar como um conjunto compatível.
É por isso que as informações de dados de cabos e interfaces de equipamentos devem ser idealmente fornecidas juntas quando os acessórios do projeto estão sendo confirmados.
O Conector da Bucha Deve Corresponder à Interface do Conector Separador
O conector do cabo e o componente do lado do equipamento formam uma interface elétrica completa.
Eles não devem ser selecionados independentemente.
Em um sistema típico de 200A de interrupção de carga, por exemplo, o conector tipo cotovelo precisa se acoplar à interface correspondente de 200A de interrupção de carga.
O mesmo princípio se aplica quer o equipamento utilize uma estrutura de passagem única ou de passagem dupla.
A interface adicional em um conector de passagem dupla não é simplesmente outra abertura física. Ela deve fornecer a interface de acoplamento correta para o Separador pretendido Conector ou acessório.
A conexão completa precisa manter:
- contato elétrico confiável;
- desempenho de isolamento;
- controle por campo elétrico;
- estabilidade mecânica;
- blindagem externa;
- vedação ambiental.
Quando vários componentes de conectores e buchas são usados no mesmo projeto, verificá-los como um sistema ajuda a evitar incompatibilidades de interface entre acessórios selecionados independentemente.
O tamanho do cabo ainda precisa ser confirmado após a escolha de passagem única ou passagem dupla
A seleção da estrutura do lado do equipamento não completa a seleção do conector.
O cabo de média tensão ainda precisa corresponder ao Conector Separador.
Dois projetos podem usar o mesmo arranjo de bucha de passagem única ou dupla, embora exijam especificações de cotovelo ou conector diferentes, pois as dimensões do cabo são distintas.
A seção transversal do condutor afeta a conexão de contato ou compressão do condutor.
O diâmetro do isolamento do cabo afeta o ajuste do corpo do conector moldado, a área de controle de tensão e a seção de vedação.
A construção do cabo também pode afetar a preparação e a seleção de acessórios.
Isso se torna particularmente importante quando cabos, transformadores, aparelhagem e acessórios de cabos são adquiridos de fornecedores diferentes.
Nessa situação, tanto as informações da interface do equipamento quanto a folha de dados do cabo devem ser verificadas antes que a configuração do conector seja finalizada.
Interfaces Sobressalentes Precisam de Isolamento e Proteção Adequados
Alguns projetos optam por uma estrutura de passagem dupla porque um ponto de conexão será reservado para expansão futura.
Isso pode ser prático, mas a interface não utilizada ainda precisa ser tratada corretamente.
Uma interface separável energizada não utilizada não deve permanecer exposta.
Uma tampa isolante compatível ou outro acessório isolante adequado deve ser instalado de acordo com o sistema de conectores.
A interface sobressalente deve, portanto, ser incluída na lista de acessórios do projeto original.
Por exemplo, se vários transformadores tiverem cada um uma interface reservada, as tampas isolantes necessárias devem ser encomendadas juntamente com os conectores principais.
É um pequeno detalhe durante a aquisição, mas um importante quando o sistema chega à instalação e comissionamento.
Um Desenho de Conexão Facilita a Confirmação da Estrutura
Para projetos com vários pontos de conexão de cabos, um desenho simples pode fornecer as informações necessárias de forma mais clara do que uma longa descrição do produto.
O desenho deve idealmente mostrar:
- transformador, RMU ou posição de painel de manobra;
- cabos de entrada;
- cabos de saída;
- número de pontos de conexão por fase;
- estrutura de passagem única ou dupla;
- destinos de cabo;
- interfaces sobressalentes;
- acessórios de aterramento ou proteção contra surtos, quando necessário.
Se o fornecedor do equipamento já forneceu uma designação de interface ou um desenho dimensional, essa informação também deve ser incluída.
Para projetos de substituição, fotos podem ajudar a identificar a disposição existente, mas a aparência sozinha pode não ser suficiente para confirmar a compatibilidade.
Diferentes acessórios para cabos de média tensão podem ter formas externas semelhantes, enquanto utilizam interfaces de acoplamento ou estruturas dimensionais diferentes.
Quando a interface existente não puder ser identificada com confiança, as informações de dimensões e equipamentos devem ser verificadas antes que o conector de substituição seja confirmado.

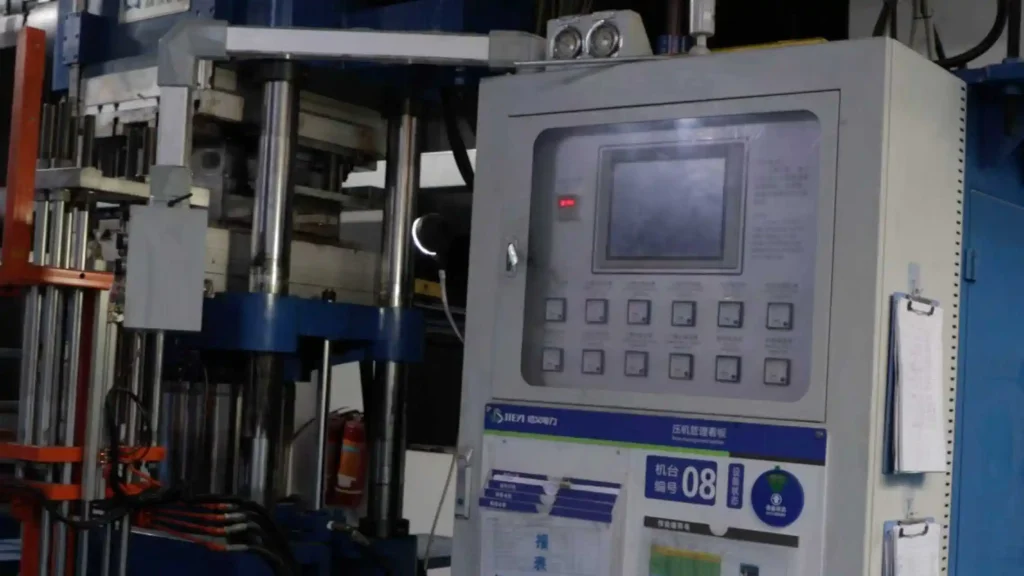

A Consistência na Fabricação Importa em Todo o Sistema de Conexão Completo
A Fabricante de Conectores Separadores precisa controlar mais do que a forma externa do produto.
Um sistema de conector separável combina isolamento moldado, camadas de blindagem condutivas ou semicondutivas, componentes metálicos condutores de corrente, estruturas de controle de estresse, interfaces de acoplamento e superfícies de vedação.
Estas peças precisam de dimensões consistentes e desempenho de material para que os componentes possam ser montados corretamente em campo.
Isso se torna especialmente importante quando várias interfaces são usadas na mesma posição de equipamento.
Em uma configuração de passagem dupla, múltiplos conectores ou acessórios podem precisar se acoplar à mesma montagem de bucha. A relação dimensional entre cada interface, portanto, precisa permanecer consistente.
Para pedidos de projeto, os relacionamentos importantes incluem:
- corpo do conector e faixa de cabo;
- componente de contato e tamanho do condutor;
- interface do conector e da bucha;
- estrutura de equipamento de passagem única ou dupla;
- acessórios isolantes e interfaces de reposição;
- acessórios de aterramento e blindagem externa.
O objetivo é manter os componentes usados em um projeto dentro do mesmo sistema de conexão compatível.
Como decidimos entre passagem única e passagem dupla?
Em muitos projetos, a decisão pode começar com três perguntas práticas.
Esta posição precisa apenas de uma conexão de cabo?
Se um cabo se conecta ao equipamento e não há necessidade de uma segunda interface, uma estrutura de passagem única é geralmente a opção mais direta.
Há pouca razão para adicionar outro ponto de conexão, a menos que o layout elétrico ou o plano de expansão futura o exijam.
Outro cabo precisa continuar da mesma posição?
Se a posição do equipamento exigir uma interface de cabo de entrada e uma de saída, uma estrutura de passagem dupla pode ser adequada.
A função de ambos os cabos e a configuração completa da rede ainda devem ser confirmadas antes que a configuração seja finalizada.
Uma interface será reservada para uso futuro?
Se uma interface permanecer não utilizada inicialmente, o plano de conexão futuro e o acessório isolante necessário devem ser considerados em conjunto.
Isso permite que a instalação atual e futuras expansões utilizem um arranjo de interface consistente.
Combinando o Sistema Completo de Conectores Separados na YIEOU
Na YIEOU, não olhamos para o conector de bucha de passagem única ou passagem dupla como um item isolado.
Quando nos envia um requisito de projeto, podemos rever em conjunto o tipo de equipamento, o layout elétrico, a especificação dos cabos e os pontos de conexão necessários.
Informações típicas incluem:
- tensão de operação
- corrente nominal;
- interface do lado do equipamento;
- requisito de passagem única ou dupla;
- número de conexões de cabo;
- tamanho do condutor do cabo
- diâmetro da isolação do cabo;
- tipo de conector;
- requisitos de interface sobressalentes;
- aterramento e acessórios relacionados.
Se um arranjo de passagem dupla for necessário, também confirmaremos para que cada interface será utilizada.
Após os pontos de conexão estarem claros, o Conector Separador, componentes de bucha, acessórios isolantes, acessórios de aterramento e outros acessórios de cabo de média tensão necessários podem ser combinados em torno da mesma configuração de projeto.
Para projetos repetidos ou em lote, uma configuração confirmada também facilita a manutenção de interfaces e combinações de acessórios consistentes em múltiplos transformadores, RMUs ou posições de painéis de manobra.
Escolha a Estrutura de Bucha do Layout do Projeto Real
Conectores de bucha de passagem única e passagem dupla são projetados para diferentes requisitos de conexão.
Uma estrutura de passagem única é geralmente adequada quando uma interface de cabo separável é necessária na posição do equipamento.
Uma estrutura de passagem dupla é útil quando duas interfaces compatíveis são necessárias na mesma posição.
Nenhuma estrutura é automaticamente melhor.
A escolha correta depende de como os cabos, equipamentos e acessórios estão dispostos no sistema de distribuição de média tensão real.
Na YIEOU, fabricamos Conector Separador sistemas e acessórios de cabos de média tensão relacionados para diferentes layouts de projeto. Se você não tiver certeza se sua aplicação requer uma estrutura de passagem única ou dupla, envie-nos o diagrama unifilar, as informações de interface do equipamento, a especificação do cabo, a tensão nominal, a corrente nominal e a função pretendida de cada ponto de conexão.
Podemos então corresponder à estrutura da bucha, Conector Separadore acessórios circundantes em torno da conexão real do projeto em vez de selecionar cada componente separadamente.
Perguntas Frequentes
Qual é a principal diferença entre um conector de bucha de passagem única e de passagem dupla?
Uma estrutura de passagem única geralmente fornece uma interface de conexão separável, enquanto uma estrutura de passagem dupla fornece duas. A escolha final depende do equipamento e do layout do cabo.
Um sistema de alimentação em anel sempre requer um conector de bucha de passagem dupla?
Não. O "loop feed" descreve a disposição da rede elétrica, enquanto "double-pass" descreve o número de interfaces de conexão disponíveis. O diagrama unifilar deve ser verificado antes que a estrutura seja confirmada.
Uma interface de um conector duplo pode permanecer sem uso?
Sim, se o projeto for concebido dessa forma, mas a interface energizada não utilizada necessita de um acessório isolante compatível antes de o sistema entrar em serviço.
Que informações devo enviar ao encomendar Conectores Separadores?
Envie a tensão do sistema, corrente nominal, tamanho do condutor do cabo, diâmetro do isolamento do cabo, interface do equipamento, número de conexões de cabo e, de preferência, um desenho de conexão ou diagrama unifilar.
O mesmo Conector Separador pode ser usado com buchas de passagem única e de passagem dupla?
Pode ser possível se ambas as estruturas usarem a mesma interface de acoplamento compatível. A classe de tensão, a corrente nominal, a faixa de cabos e o tipo de interface ainda precisam ser confirmados.
Uma estrutura de passagem dupla é melhor para expansão futura?
Pode ser útil quando uma segunda conexão já faz parte do plano do projeto futuro. Se nenhuma conexão adicional for esperada, adicionar uma interface não utilizada pode apenas aumentar os requisitos de acessórios.
